Sie sind hier: Startseite -> technisches Zubehör -> Griffe, Ballen, Knöpfe -> Kegelgriffe -> DIN 99 Kegelgriff mit Griffaufnahme, N= geneigte Griffachse

DIN 99 Kegelgriff mit Griffaufnahme, N= geneigte Griffachse

sind Bedienteile für Möbel, Kisten, Maschinen oder Anlagen. Sie haben ein metrisches Innengewinde, welches in den Kunststoff eingelassen ist. Einen Buchseneinsatz haben sie nicht. Mit Hilfe des Griffs können z. B. Schublagen gezogen, Hebel bedient oder Schienen verschoben werden. Eingesetzt werden drehbare Ballengriffe häufig im Maschinen- und Anlagenbau, in der Elektrotechnik oder auch bei Projekten im Heim- und Handwerk. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 99 Kegelgriff mit Griffaufnahme, N= geneigte Griffachse

Kein technisches Bild verfügbar
Legende:
l1
= Länge-Schenkel
h
= Höhe-Gesamt
b2
= Höhe-Kopf
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
l2
= lichte Weite

Maße M 6 M 8 M 10 M 16 M 16 M 20 M 24
b2 7,5 12,5 15 19 25 31 41
h 19 30,5 38 47 59,5 75,7 97
l2 38 60 76 95 119 152 190
l1 50 63 80 100 125 160 200

weitere Informationen

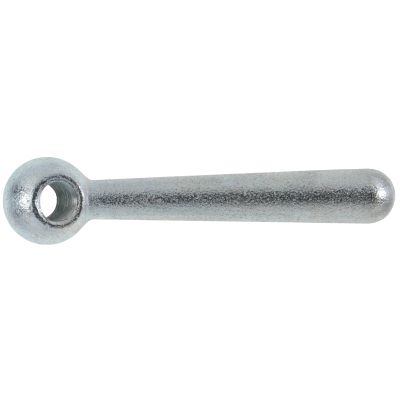

Diesen Artikel liefern wir in Stahl verzinkt, Stahl blank oder Edelstahl Rostfrei A2. Der Ballengriff hat einen Gewindezapfen mit metrischem Regelgewinde (M), das rechtsgängig ist.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
