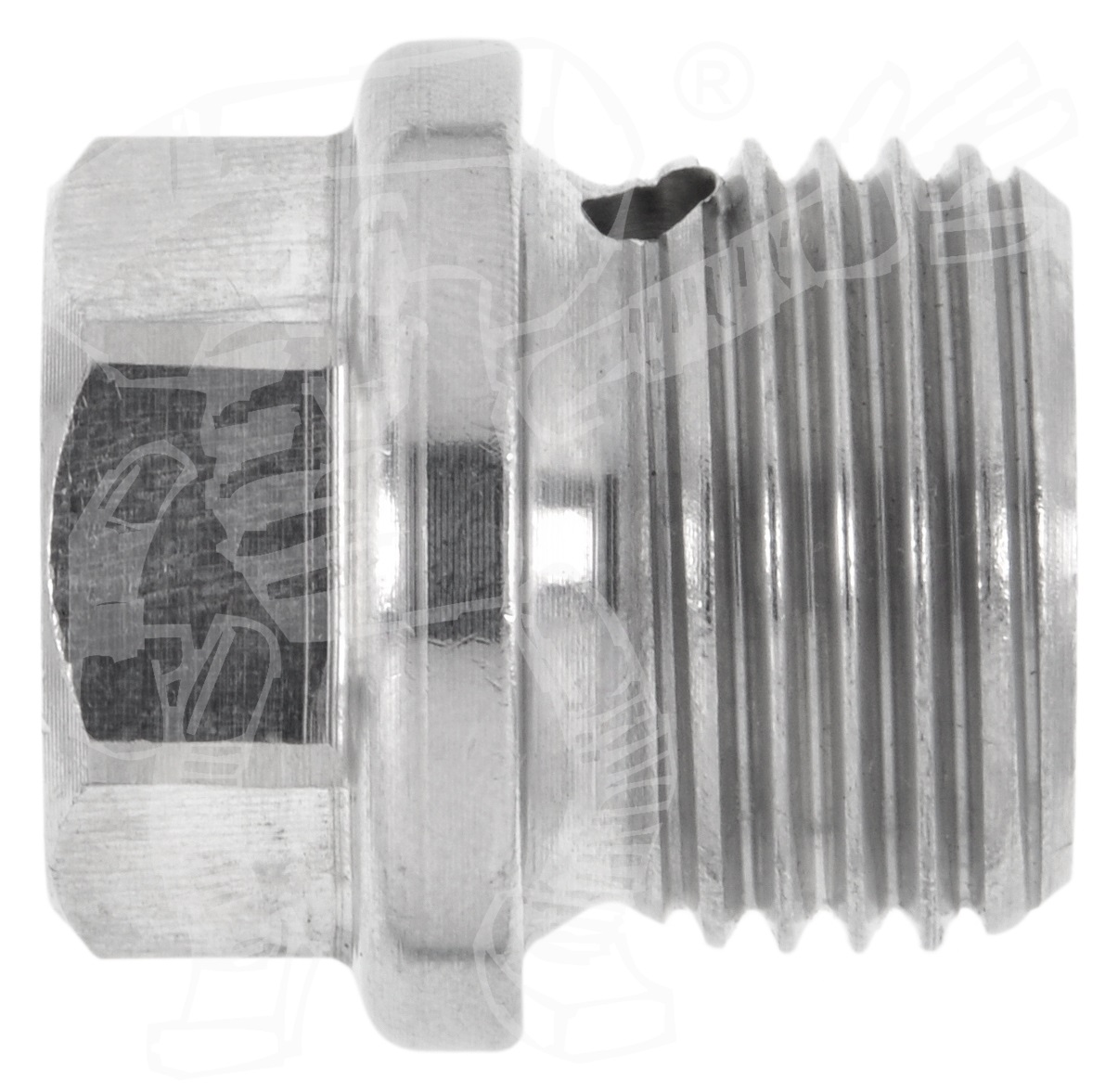

DIN 910 Verschlussschrauben mit Bund, Außensechskant, schwer, zylindrisches Rohrgewinde G, E=mit Entlüftung

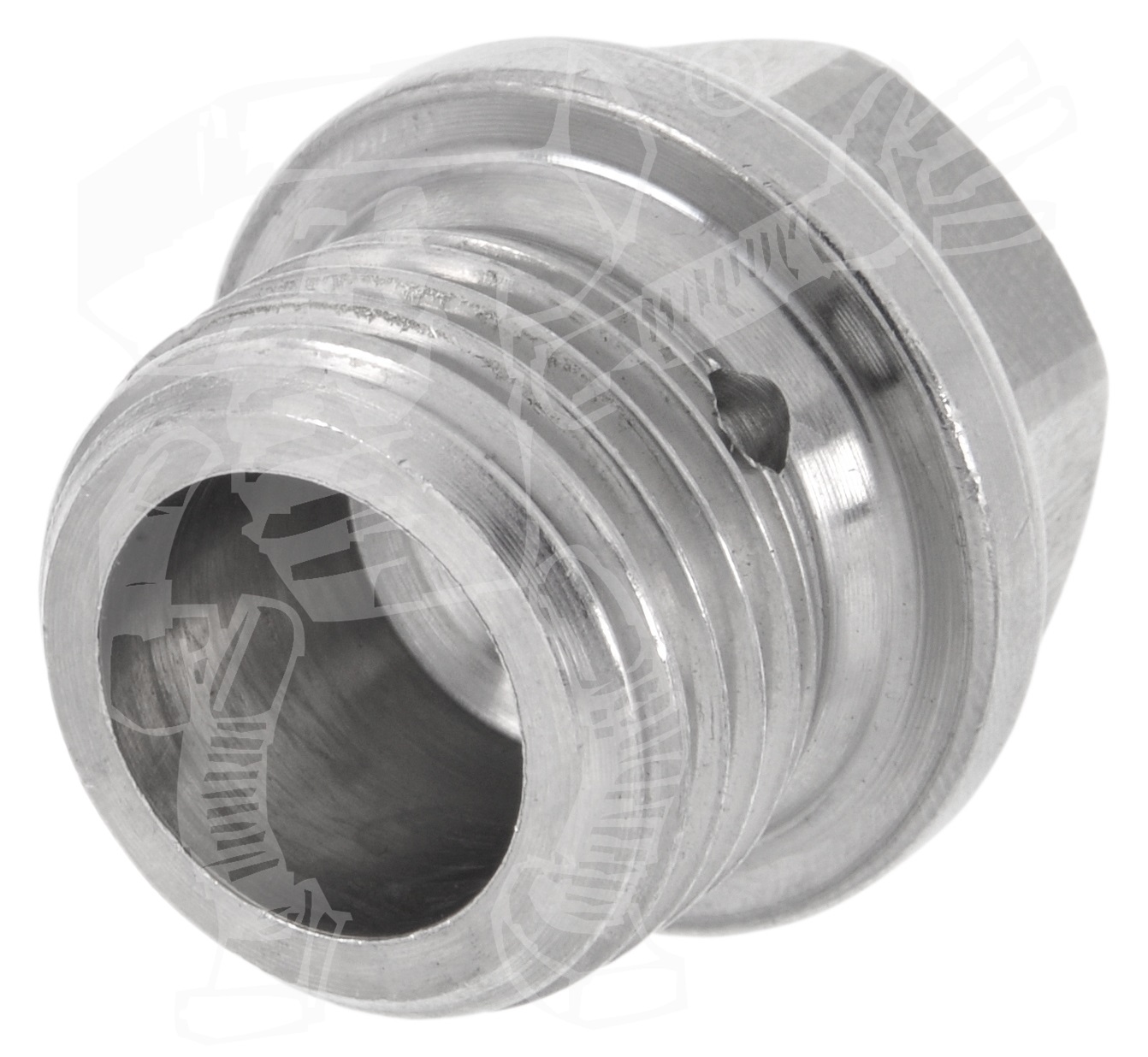

DIN 910 Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches Rohrgewinde G, E=mit Entlüftung sind eine Sonderform der Schrauben, die auf der einen Seite einen Kopf mit Antrieb und auf der anderen Seite ein Gewinde haben. Eingesetzt werden sie z. B. als Ölablassschrauben bei Motoren, zur Schmierung oder Dichtung von Löchern an Bauteilen. Sie haben ein kegeliges Rohrgewinde (G), welches nach DIN 228 als Gasgewinde hergestellt ist. Rohrgewinde eignet sich für die Verschraubung von Rohren (z. B. Öl, Gas, Wasser, Pressluft) und wird meist im Bereich Sanitär-, Heizungs-, oder Klimatechnik eingesetzt. Die Form E hat zusätzlich eine Bohrung, die zur Entlüftung dient. mehr ...


Technische Maße für DIN 910 Verschlussschrauben mit Bund, Außensechskant, schwer, zylindrisches Rohrgewinde G, E=mit Entlüftung

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
d2
= Durchmesser-Kopf
m
= Höhe-Kopf
s
= Antrieb-Schlüsselweite

Maße G 1/8 A G 1/4 A G 3/8 A G 1/2 A G 3/4 A G 1 A G 1 1/8 A G 1 1/4 A G 1 1/3 A G 1 1/4 A G 2 A
c 3 3 3 4 4 5 4 5 5 5 5
d2 14 18 22 26 32 39 44 49 55 62 68
m 6 6 6 8 10 11 11 12 12 15 15
s 10 13 17 19 24 27 27 30 30 36 36

weitere Informationen



Kopfform und Antrieb

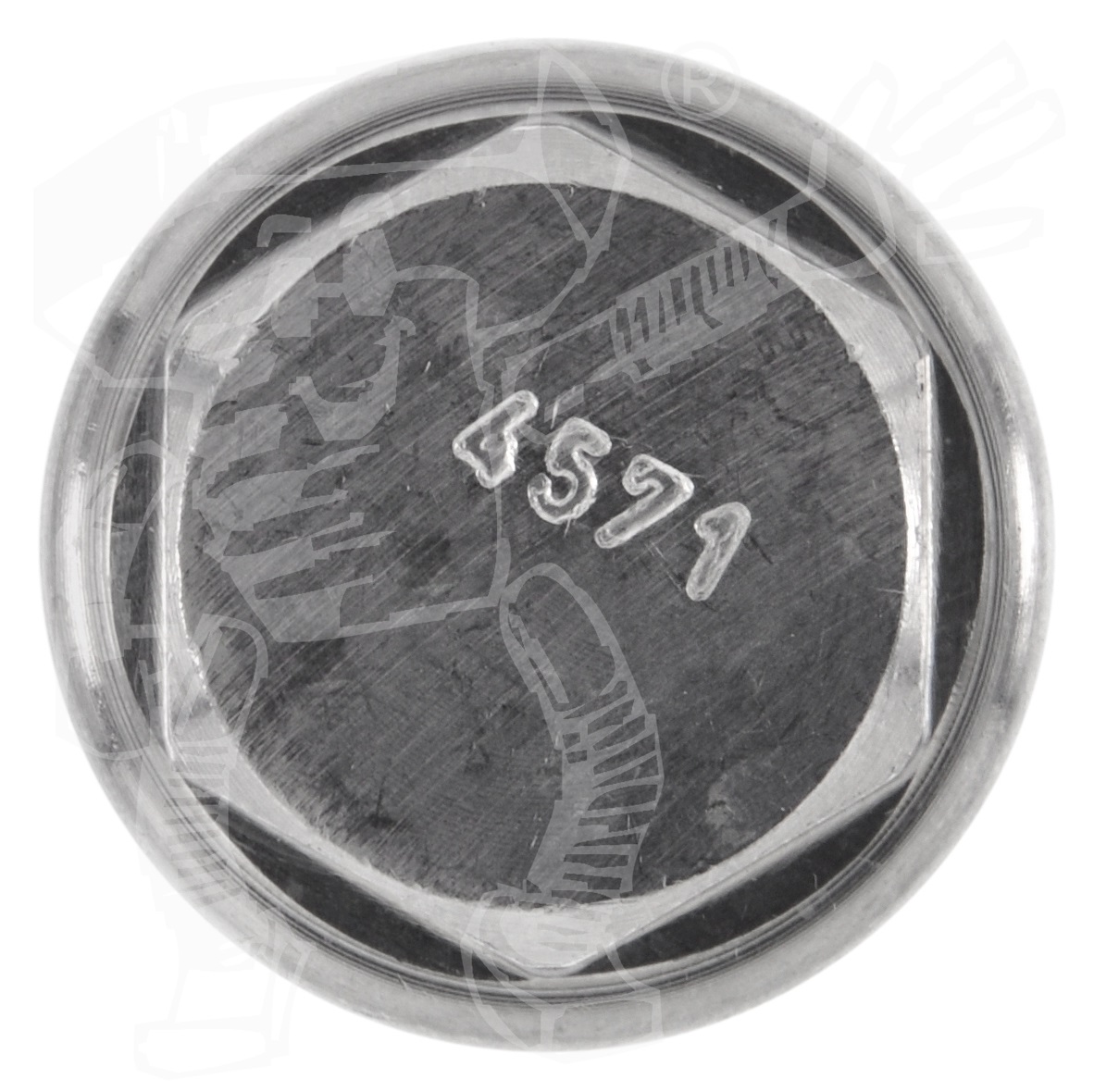

Diese Verschlußschrauben haben einen Außensechskant. Dieser hat einen geringen Platzbedarf und kann auch in engen Bauteilen jederzeit seitlich oder von oben über einen Ring- Gabelschlüssel oder einer Stecknuss angezogen werden. Außerdem ist er klein und wenig hoch. Der Bund vergrößert die Auflagefläche und sorgt für eine bessere Abdeckung des Bohrlochs oder einer höheren Kraftübertragung.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
