Sie sind hier: Startseite -> Schrauben -> Gewindeschrauben -> Flachkopf -> DIN 85 Flachkopfschrauben mit Schlitz

DIN 85 Flachkopfschrauben mit Schlitz
ähnlich ISO 1580 Flachkopfschrauben mit Schlitz: keine gravierenden Änderungen

haben ein metrisches Regelgewinde (M), deshalb der Name Gewindeschrauben, und einen Flachkopf. Der Flachkopf ist oben abgeflacht, was ihn vom Zylinderkopf unterscheidet. Diese Form der Gewindeschrauben ist schon sehr alt, was man an der zweistelligen DIN-Norm (DIN 85) erkennt. Heutzutage werden Schlitzschrauben nur noch selten, meist in historischen Anwendungen oder wenn die Schlitzform explizit gewünscht ist, verwendet. Neuere Antriebe wie Kreuzschlitze oder TORX® werden von den meisten Kunden in der Verarbeitung als angenehmer empfunden - so kann man dort z. B. nicht so leicht abrutschen wie am Schlitz. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 85 Flachkopfschrauben mit Schlitz

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
t min.
= Tiefe-Antrieb min.
t max.
= Tiefe-Antrieb max.
n
= Antrieb-Schlitz-Breite

Maße (d) M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10
k 1 1,3 1,6 1,8 2,4 3 3,6 4,8 6
dk 3,2 4 4,5 6 8 10 12 16 20
t min. 0,35 0,5 0,7 0,7 1 1,2 1,5 1,9 2,4
t max. 0,5 0,7 0,9 0,95 1,3 1,5 1,9 2,4 3
n 0,4 0,5 0,6 0,8 1 1,2 1,6 2 2,5

weitere Informationen



Lieferbare Werkstoffe für DIN 85 Flachkopfschrauben mit Schlitz

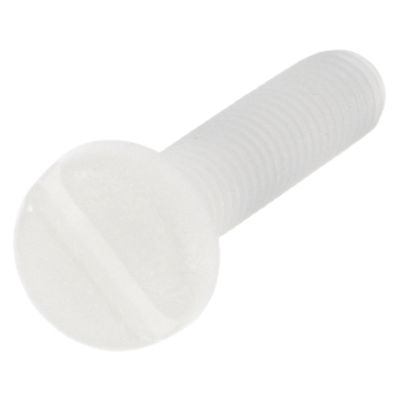

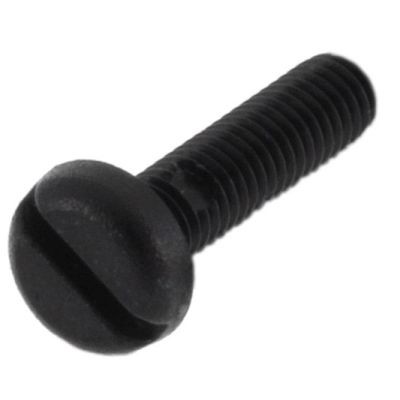

Dieses Produkt liefern wir in vielen Werkstoffen. Darunter Messing, Kunststoff Polyamid natur oder schwarz, Stahl 4.8 blank oder verzinkt oder Edelstahl Rostfrei. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren. Alternativ erhalten Sie DIN 85 auch im seltenen und teuren Werkstoff Edelstahl Rostfrei A5, einem höchst-säurebeständigen Edelstahl.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
