Schlitz-Antrieb

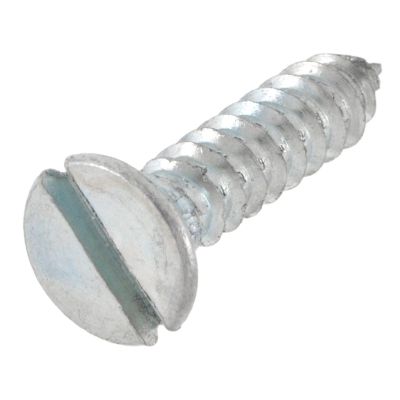

DIN 7972 Senk-Blechschrauben mit Schlitz, C= mit Spitze dienen der Verschraubung eines Blechs mit einem Bauteil. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung. Ideales Zubehör für Senkschrauben sind Rosetten, entweder gestanzt oder aus Vollmetall. mehr ...


Technische Maße für Schlitz-Antrieb

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
t min.
= Antrieb-Schlitz-Tiefe
n
= Antrieb-Schlitz-Breite

Maße (d) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
k 1,3 1,7 2,1 2,3 2,5 3 3,4 3,8
dk 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4
n 0,6 0,8 1 1 1,2 1,2 1,6 1,6
t min. 0,4 0,5 0,6 0,7 0,75 0,85 1 1,2

weitere Informationen



Einsatzbereich von DIN 7972 Senk-Blechschrauben mit Schlitz und Spitze

Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.



Bauform von DIN 7972 Senk-Blechschrauben mit Schlitz und Spitze

Diese Blechschrauben haben einen Senkkopf, der in das Material eindringen und verschwinden kann, wenn er vorgesenkt wurde. Als Antrieb verfügen sie über einen Schlitz, welcher mit einem Schlitz-Schraubendreher oder Schlitz-Bit verarbeitet wird. Der Schlitz-Antrieb wird jedoch immer seltener verwendet. Die Spitze erleichtert die Montage, weil die Schraube dadurch leicht in das Material eindringen kann, bevor sie verschraubt wird.



Wie werden DIN 7972 Senk-Blechschrauben mit Schlitz und Spitze verarbeitet?

Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.



Unterschied zu anderen Metallschrauben

Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein

metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.

Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum

Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird

in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im

sichern.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
