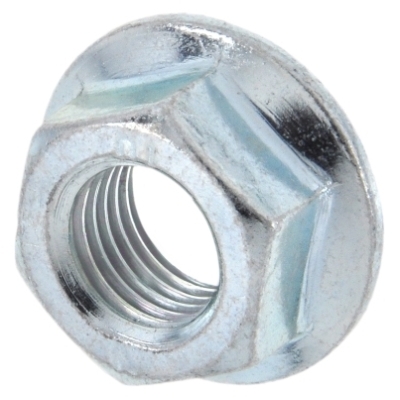

Art. Sechskantmuttern mit Flansch und Sperrverzahnung, ähnlich DIN 6923, FEIN-Gewinde

Sechskantmuttern mit Flansch ähnlich DIN 6923, mit Sperrverzahnung sind Sechskantmuttern mit einer am unteren Ende angebrachten vergrößerten Auflagefläche und zusätzlichen Sperrzähnen. Dadurch entsteht besserer Kontakt zwischen der Mutter und der Oberfläche, was einen besseren Halt zur Folge hat. Außerdem werden durch die größere Fläche Beschädigungen oder Abdrücke der Mutter auf weichen Metallen oder Kunststoffen vermieden. Die Sperrzähne sorgen für zusätzliche Reibung und damit einen noch besseren Halt der Mutter. mehr ...

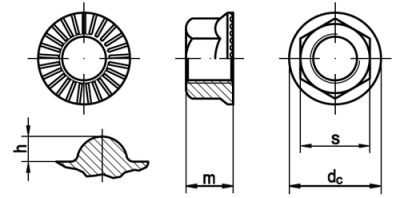

Technische Maße für Art. Sechskantmuttern mit Flansch und Sperrverzahnung, ähnlich DIN 6923, FEIN-Gewinde

Legende:
Maße (d)
= Durchmesser für metrisches Maß (M) (Nennmaß)
m
= Höhe-Gesamt
s
= Schlüsselweite
dc
= Durchmesser-Flansch
h
= Höhe-Sperrzähne

Maße (d) M5 M6 M8 M10 M12 M14 M16
dc 11,2 14,2 18,2 21 24 27,5 31
m 4,3 5,5 7 8,5 10 12 14
h 0,1 0,1 0,1 0,1 0,1 0,1 0,1
s 8 10 13 15 17 19 22
Anz. Rippen 28 36 48 48 60 60 72

weitere Informationen



Besonderheit: Feingewinde

Diese Muttern haben ein metrisches Feingewinde. Feingewinde hat je Zentimeter eine höhere Anzahl an Gewindegängen, das Gewinde dichtet daher besser ab und die Verbindung ist fester.



Wo verwendet man Sechskantmuttern mit Flansch und Sperrverzahnung?

Flanschmuttern werden dort verwendet, wo ein besonders sicherer Halt notwendig ist, z. B. bei Radbolzen, bei Auspuffaufhängungen oder Adapterblechen.



Flanschmuttern und Sperrzähne

Um die Flanschmutter zusätzlich gegen Verdrehen zu sichern, bieten wir Flanschmuttern mit Sperrzähnen an. Diese aufgeraute Oberfläche des Flansches verhakt sich beim Festziehen mit dem Untergrund und sichert die Mutter zusätzlich gegen unbeabsichtigtes Lösen. Sie können auch Sicherungsmuttern mit  Bund verwenden, falls Sie zusätzlichen Halt und einen Flansch möchten.



Varianten und Werkstoffe von Sechskantmuttern mit Flansch, ähnlich DIN 6923, mit Sperrverzahnung und Feingewinde

Für Anwendungen im Maschinenbau oder bei der Konstruktion setzt man Flanschmuttern mit erhöhter Festigkeit, z. B. Stahl Klasse 8 oder Klasse 10 ein. Diese Stähle sind auf Wunsch auch mit einem Korrosionsschutz, meist einer galvanischen Verzinkung, behandelt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
