Sie sind hier: Startseite -> Schrauben -> Stahlbau- und Halfenschrauben mit Zubehör -> Senkschrauben -> DIN 7969 Senkschrauben mit Schlitz, für Stahlkonstruktionen, mit Mutter

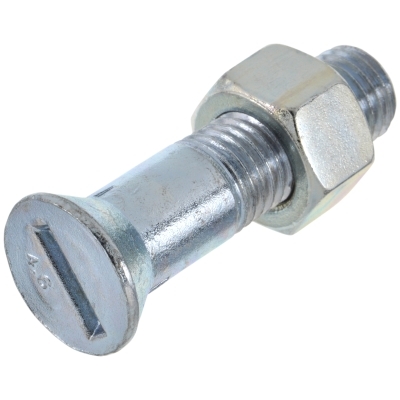

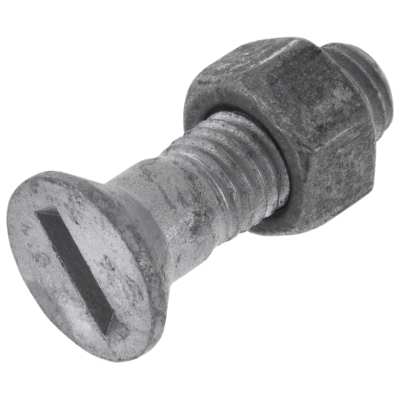

DIN 7969 Senkschrauben mit Schlitz, für Stahlkonstruktionen, mit Mutter

DIN 7969 Senkschrauben mit Schlitz für Stahlkonstruktionen sind Gewindeschrauben mit metrischen Regelgewinde (M) und einem versenkbaren Senkkopf. Der Senkkopf sorgt dafür, dass die Schraube - wenn vorgesenkt wurde - plan mit dem Untergrund abschließt. Außerdem erreicht man dadurch eine bessere Verbindung, da die Schraube in das Material eintaucht. Diese Senkschrauben haben einen Schlitz-Antrieb und werden im Maschinen- und Anlagenbau sowie im Stahlbau eingesetzt mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 7969 Senkschrauben mit Schlitz, für Stahlkonstruktionen, mit Mutter

Kein technisches Bild verfügbar
Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk max
= Durchmesser-Kopf
k
= Höhe-Kopf
b
= Länge-Gewinde
t
= Antrieb-Schlitz-Tiefe
n
= Antrieb-Schlitz-Breite
w
= Senkwinkel
a max
= Antrieb-Schlitz-Länge

Maße (d) M12 M16 M20 M24
w 75° 75° 60° 60°
b1 für L<60 bei M12 u. L<80 bei M16-M24 22 28 32 38
b2 für L>60 bei M12 u. L>80 bei M16-M24 28 35 40 50
dk max 21 28 32 38
k 7 9 11,5 13
n 2,5 2,5 3 3
t 3 3 3,5 3,5
a max 14,7 19,6 22,4 26,6

weitere Informationen



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
