Sie sind hier: Startseite -> Schrauben -> Selbstschneidende und selbstbohrende Schrauben -> selbstschneidend -> Linsensenkkopf -> DIN 7516 Linsensenk-Schneidschrauben Form E, mit Phillips-Kreuzschlitz H

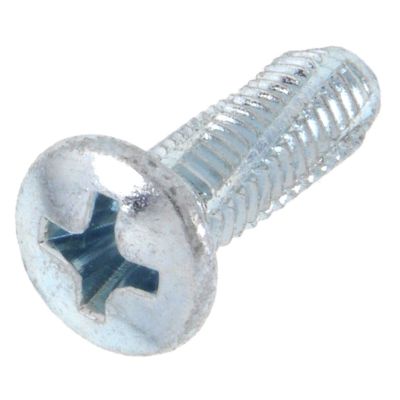

DIN 7516 Linsensenk-Schneidschrauben Form E, mit Phillips-Kreuzschlitz H

Der Senkkopf dieser selbstschneidenden Schraube verschwindet nach der Montage plan im Werkstück. Die übrig bleibende Linse ist ein optisch schöner Abschluss. Achtung: obwohl es selbstschneidende Schrauben sind, versenken sie sich nicht selbst. Davor ist Versenken nötig.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 7516 Linsensenk-Schneidschrauben Form E, mit Phillips-Kreuzschlitz H

Kein technisches Bild verfügbar
Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk max
= Durchmesser-Kopf
k max
= Höhe-Kopf
f
= Höhe-Linse beim Linsenkopf
Antrieb-PH
= Antrieb-Phillips-Kreuzschlitz (PH)
für Kernloch
= Durchmesser-Kernloch

Maße M 3 M 4 M 5 M 6
dk max 5,6 7,5 9,2 11
f 0,75 1 1,25 1,5
k max 1,65 2,2 2,5 3
Antrieb-PH 1 2 2 3
für Kernloch 2,7 3,6 4,5 5,5

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
