   |    Normen-Umstellung

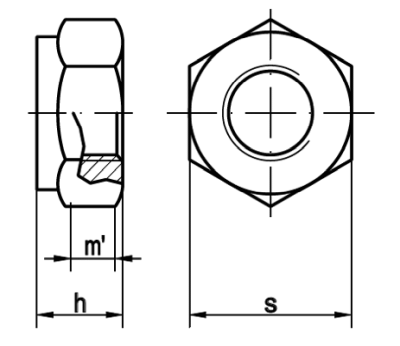

ISO 7042
Sechskantmutter, Klemmteil Metall
(austauschbar mit DIN 980)
Kein Bild vorhanden
MaßeM 3M 4M 5M 6M 8M 10M 12M 14M 16
h max.3,74,25,16810121416
m min.--3,523,925,156,438,309,6811,28
s5,578101316182124
MaßeM 18M 20M 22M 24M 27M 30M 33M 36
h max.1820222427303336
m min.-13,52-16,16-19,44-23,52
s2730-3641465055
Normenumstellungs-Tabelle

DIN Durchmesser DIN Hinweistext DIN Änderungstext ISO Durchmesser ISO Hinweistext ISO
DIN 980 4 SW=7; m=4,2; m'=2,2 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 4 -
DIN 980 5 SW=8; m=5,1; m'=2,75 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 5 SW=8; m=5,1; m'=3,52
DIN 980 6 SW=10; m=6; m'=3,3 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 6 SW=10; m=6; m'=3,92
DIN 980 7 SW=11; m=7; m'=3,85 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 7 -
DIN 980 8 SW=13; m=8; m'=4,4 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 8 SW=13; m=8; m'=5,15
DIN 980 10 SW=17; m=10; m'=5,5 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 10 SW=16; m=10; m'=6,43
DIN 980 12 SW=19; m=12; m'=6,6 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 12 SW=18; m=12; m'=8,3
DIN 980 14 SW=22; m=14; m'=7,7 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 14 SW=21; m=14,1; m'=9,68
DIN 980 16 SW=24; m=16; m'=8,8 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 16 SW=24; m=16,4; m'=11,28
DIN 980 18 SW=27; m=18; m'=9,9 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 18 Abmessung M 18 entfällt in der ISO-Norm
DIN 980 20 SW=30; m=20; m'=11 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 20 SW=30; m=20,3; m'=13,52
DIN 980 22 SW=32; m=22; m'=12,2 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 22 -
DIN 980 24 SW=36; m=24; m'=13,2 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 24 SW=36; m=23,9; m'=16,16
DIN 980 27 SW=41; m=27; m'=14,8 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 27 Abmessung M 27 entfällt in der ISO-Norm
DIN 980 30 SW=46; m=30; m'=16,5 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 30 SW=46; m=30; m'=19,44
DIN 980 33 SW=50; m=33; m'=18,2 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 33 Abmessung M 33 entfällt in der ISO-Norm
DIN 980 36 SW=55; m=36; m'=19,8 Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert ISO 7042 36 SW=55; m=36,1; m'=23,52
