Art. 81826

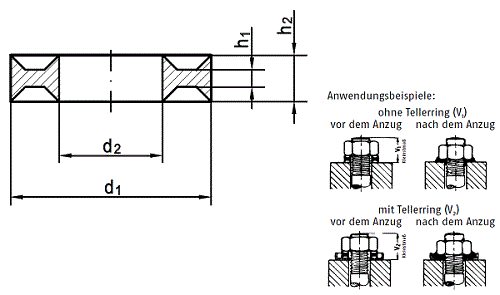

DUBO-Profilscheiben für Sechskantschrauben
(entspricht keiner anderen Norm)
Kein Bild vorhanden
Maße M 3 M 4 M 5 M 6 M 7 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 36 M 48
d1 8 9,5 10,6 12,7 14,5 16,2 19,6 23,6 25,4 29,4 35,1 35,7 41,6 41,6 47,3 53,1 63,5 86,5
d2 3,2 4,15 5,15 6,2 / 6,5 7,1 8,1 10,2 12,2 14,2 16,2 18,2 20,3 22,5 24,3 27,3 30,2 36,2 48,2
h2 2,2 2,6 3 3,5 3,8 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 8,5 10 17
h1 0,8 1 1,2 1,4 1,5 1,6 1,8 2 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 3,2 4,5
v1 5 6 7 8,5 9 10,5 12,5 14,5 16,5 19 21,5 23 24,5 26 28,5 30,5 38 55
v2 - - - 9,25 9,75 11,5 13,5 16 18 20,75 23,25 24,75 26,5 28 30,5 - - -


Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Technische Maße können teilweise umfangreicher als unser Lieferprogramm sein. © Wegertseder GmbH 1984 - 2026. Die kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder veränderte Entnahme nachvollziehbar machen.
