DIN 71802
Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel
(entspricht keiner anderen Norm)
Kein Bild vorhanden

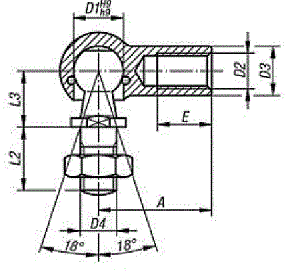

Maße (D1) 8 8 10 10 13 13 16 16 19 19
D 2 M5 M5 M6 M6 M8 M8 M10, M12 M 10 M 12 M14x1,5 / M14 / M16 M14x1,5 / M14 / M16
L 2 (+/- 0,3) 10 10 12 12 16 16 20 20 28 28
L 3 (+/- 0,3) 9 9 11 11 13 13 16 16 20 20
e min. 10,2 10,2 11,5 11,5 14 14 15,5 15,5 21,5 21,5
D 4 (h11) 5 5 6 6 8 8 10 10 14 14
l1 (+/- 0,2) 4 7,5 4,5 8 5 10 6 13 12 18
A (+/- 0,3) 22 22 25 25 30 30 35 35 45 45
SW 7 7 8 8 11 11 13 13 16 16
DIN 71802 Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel



Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Technische Maße können teileweise umfangreicher als unser Lieferprogramm sein. © Wegertseder GmbH 1984 - 2021. Die kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder veränderte Entnahme nachvollziehbar machen.
