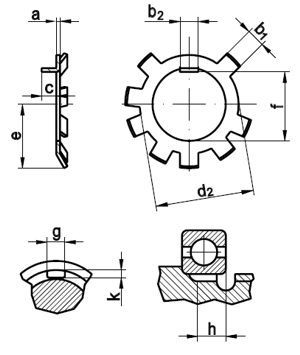

DIN 70952

Sicherungsbleche für Nutmutter nach DIN 70852

(entspricht keiner anderen Norm)

Maße	10	12	14	16	18	20	22	24	26	28	30	32	35	38	40	42
a	0,75	0,75	0,75	1	1	1	1	1	1	1	1,2	1,2	1,2	1,2	1,2	1,2
b1	4	4	4	5	5	5	6	6	6	6	6	6	6	6	6	7
b2	4	4	5	5	5	5	6	6	6	7	7	7	7	8	8	8
c	3	3	3	3	4	4	4	4	5	5	5	5	5	5	5	5
d2	16	18	20	23	25	27	30	32	34	36	38	41	43	47	49	52
e	11	12	13	14,5	16,5	17,5	19	20	22	23	24	25,5	26,5	28,5	29,5	31
f	8,9	10,9	12,9	14,9	16,9	18,9	20,9	22,9	24,9	26,9	28,9	30,9	33,9	36,6	38,6	40,6
Maße	45	48	50	52	55	60	65	70	75	80	90	100	112	120	130
a	1,2	1,2	1,2	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
b1	7	7	7	7	7	10	10	10	10	10	10	12	12	12	12
b2	8	8	8	8	10	10	10	10	10	10	10	12	12	12	12
c	5	5	5	6	6	6	6	6	7	7	7	8	8	8	10
d2	54	57	60	62	67	71	76	81	86	91	103	116	133	138	148
e	32	33,5	35	37	39,5	41,5	44	46,5	50	52,5	58,5	66	74,5	77	84
f	43,6	46,7	48,7	50,7	53,7	58,7	63,7	68,7	73,2	78,2	88,2	98,2	113,3	118,3	128,3

DIN 70952 Sicherungsbleche für Nutmutter nach DIN 70852

STAHL - Sicherungsbleche für Nutmutter nach DIN 70852
