   |    Normen-Umstellung



DIN 125 B
DIN 125 Unterlegscheiben Form B
(austauschbar mit ISO 7090)
Kein Bild vorhanden

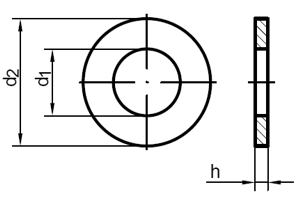

MaßeM 1M 1,2M 1,4M 1,6M 1,7M 1,8M 2M 2,2M 2,5M 2,6M 3M 3,5M 4M 5M 6
d11,11,31,51,71,82,02,22,42,72,83,23,74,35,36,4
d233,5444,54,556677891012
h0,30,30,30,30,30,30,30,50,50,50,50,50,811,6
MaßeM 7M 8M 10M 12M 14M 16M 18M 20M 22M 24M 27M 30M 33M 36M 39
d17,48,410,5131517192123252831343742
d2141620242830343739445056606672
h1,61,622,52,53333444556
MaßeM 42M 45M 48M 52M 56M 60M 64M 68M 72M 76M 80M 90
d145485256626707478828696
d278859298105110115120125135140160
h88881010,0101010101212
Normenumstellungs-Tabelle

DIN Durchmesser DIN Hinweistext DIN Änderungstext ISO Durchmesser ISO Hinweistext ISO
DIN 125B 39 d1=40 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 39 d1=42
DIN 125B 42 d1=43 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 42 d1=45
DIN 125B 45 d1=46 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 45 d1=48
DIN 125B 48 d1=50 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 48 d1=52
DIN 125B 52 d1=54 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 52 d1=56
DIN 125B 56 d1=58 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 56 d1=62
DIN 125B 60 d1=62 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 60 d1=66
DIN 125B 64 d1=66 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 64 d1=70
DIN 125B 68 d1=70 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 68 d1=74
DIN 125B 72 d1=74 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 72 d1=78
DIN 125B 76 d1=78 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 76 d1=82
DIN 125B 80 d1=82 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 80 d1=86
DIN 125B 90 d1=93 Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert Lochkreisdurchmesser (d1) ab M 39 geändert ISO 7090 90 d1=96


Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Technische Maße können teileweise umfangreicher als unser Lieferprogramm sein. © Wegertseder GmbH 1984 - 2022. Die kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder veränderte Entnahme nachvollziehbar machen.
