DIN 125B Scheiben, normale Reihe Produktklasse A
ähnlich ISO 7090 Flache Scheiben mit Fase, normale Reihe:
Härteklassen haben sich von 140 HV gemäß DIN-Normen auf 200 HV gemäß ISO-Normen geändert

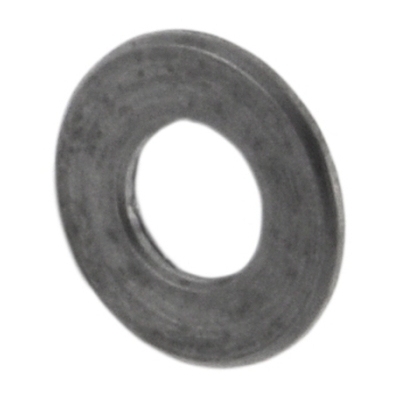

DIN 125 Unterlegscheiben Form B sind gestanzte, runde Scheiben mit rundem Innenloch und Fase. Sie haben ein normales Verhältnis zwischen Innen- und Außendurchmesser. Sie sind das TOP-Produkt im Bereich Unterlegscheiben, aber dennoch seltener - weil teuer - als die Form A ohne Fase. Auf Wunsch liefern wir auch DIN 125 Scheiben ohne Fase. mehr ...


Technische Maße für DIN 125B Scheiben, normale Reihe Produktklasse A

Legende:
d2
= Durchmesser-Außen
h
= Stärke / Höhe
Maße
= Durchmesser-Innen für metrisches Maß (M)
d1
= Durchmesser-Innen

MaßeM 1M 1,2M 1,4M 1,6M 1,7M 1,8M 2M 2,2M 2,5M 2,6M 3M 3,5M 4M 5M 6
d11,11,31,51,71,82,02,22,42,72,83,23,74,35,36,4
d233,5444,54,556677891012
h0,30,30,30,30,30,30,30,50,50,50,50,50,811,6
MaßeM 7M 8M 10M 12M 14M 16M 18M 20M 22M 24M 27M 30M 33M 36M 39
d17,48,410,5131517192123252831343742
d2141620242830343739445056606672
h1,61,622,52,53333444556
MaßeM 42M 45M 48M 52M 56M 60M 64M 68M 72M 76M 80M 90
d145485256626707478828696
d278859298105110115120125135140160
h88881010,0101010101212

weitere Informationen



Warum verwendet man DIN 125 Unterlegscheiben Form B?

Der Sinn von Scheiben ist es, die Kraft eines Schraubenkopfes oder einer Mutter auf eine größere Fläche zu verteilen. Einerseits sollen die Unterlegscheiben das Ausreißen verhindern (z. B. bei Holz), das Eindrücken reduzieren (z. B. bei Weichmetallen, Kunststoff) oder um die auftretenden Kräfte besser zu verteilen.  Diese Scheiben verwendet man überall, im Maschinen- und Anlagenbau, in der Elektrotechnik oder im Kfz-Bereich.



Unterschied Form A und Form B bei DIN 125 Unterlegscheiben

Der Unterschied ist, dass Form A ohne Fase und Form B mit Fase geliefert werden. Die Fase ist eine abgeschrägte Fläche an einer Werkstückkante. Der Rand der Unterlegscheibe ist bei der Form B mit Fase abgeflacht. Dies reduziert die Verletzungsgefahr und kann die Montage vereinfachen.



Welche Werkstoffe gibt es für DIN 125 Unterlegscheiben Form B?

Dieses Produkt liefern wir in vielen Werkstoffen wie z. B. Messing oder Edelstahl. Edelstahl Rostfrei A2 ist bedingt säurebeständig und eignet sich für den Außenbereich, weil es bei Kontakt mit Luft oder Wasser (kein Dauerkontakt!) nicht rostet. Edelstahl Rostfrei A4 ist hochsäurebeständig und auch tolerant gegenüber der Luft im Küstenbereich oder bei Kontakt mit Salzwasser. Natürlich liefern wir DIN 125 Unterlegscheiben Form B auch in Stahl, entweder blank, gelb verzinkt, feuerverzinkt, schwarz verzinkt oder galvanisch verzinkt.



Alternative Formen von Unterlegscheiben

Auf Wunsch liefern wir Unterlegscheiben auch mit großem (DIN 9021), extra großen (Kotflügelscheiben) oder besonders kleinem Außendurchmesser (DIN 443) oder in speziellen Dicken (Paßscheiben DIN 988).

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
