Art. NORD-LOCK-Scheiben (Keilsicherungsscheiben paarweise verklebt)

NORD-LOCK-Scheiben Standard (Keilsicherungsscheibenpaare paarweise verklebt) sind Sicherungsscheiben zum Unterlegen unter eine Schraube oder Mutter. Sie haben auf beiden Seiten eingepresste Sperrringe. Diese sichern die Scheibe gegen Verdrehen und verzahnen sich mit dem Untergrund. Dadurch wird eine bessere Kraftübertragung ermöglicht. Zusätzlich ist, anders als z. B. bei Fächerscheiben, das Verkratzen der Oberfläche deutlich geringer und auch weniger sichtbar. Sperrkantscheiben verlieren ihre Sicherungswirkung auch bei steigender Kraft nicht, anders als Federringe. mehr ...

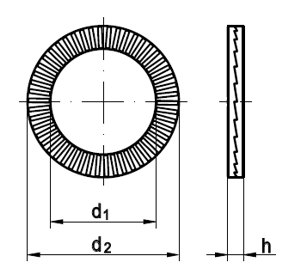

Technische Maße für Art. NORD-LOCK-Scheiben (Keilsicherungsscheiben paarweise verklebt)

Legende:
h
= Höhe
d2
= Durchmesser-Außen
Maße
= Durchmesser-Innen für metrisches Maß (M)
d1
= Durchmesser-Innen

Maße 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36
d1 5,4 6,5 8,7 10,7 13 15,2 17 19,5 21,4 23,4 25,3 28,4 31,4 34,4 37,4
d2 9 10,8 13,5 16,6 19,5 23 25,4 29 30,7 34,5 39 42 47 48,5 55
h 1,8 1,8 2,5 2,5 2,5 3,4 3,4 3,4 3,4 3,4 3,4 6,6 6,6 6,6 6,6
für Zoll Ø No. 10 - 5/16" - - 9/16" 5/8" - - 7/8" - - 1 1/8" 1 1/4" 1 3/8"

weitere Informationen

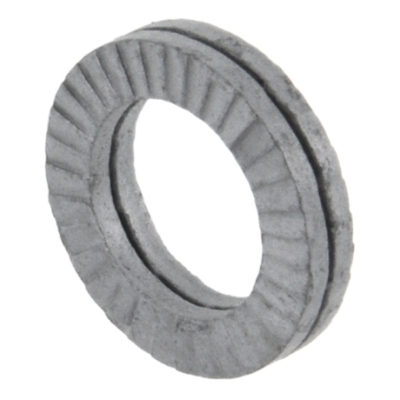

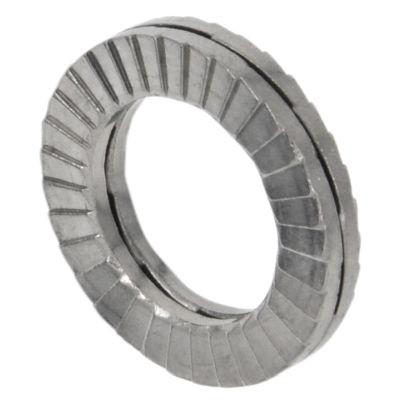

Wir liefern NORD-LOCK-Scheiben in Stahl verzinkt und Edelstahl Rostfrei A2. Rostfreier Edelstahl rostet nicht, auch wenn er Kontakt mit Luft oder kurzen Kontakt mit Wasser und bestimmten Säuren hat.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
