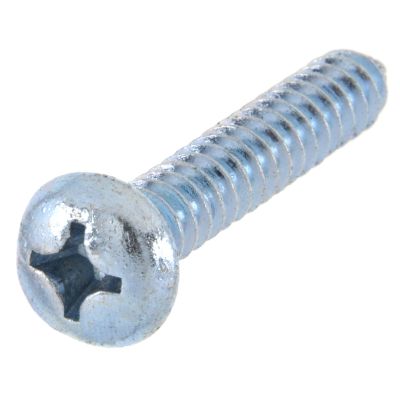

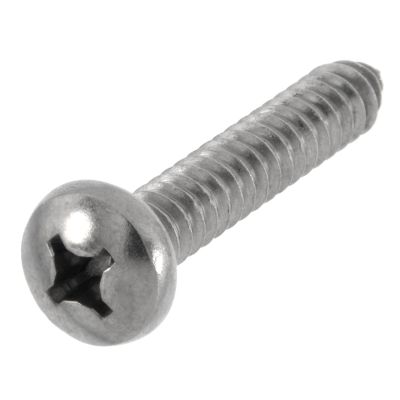

ISO 7049 Linsen-Blechschrauben mit Phillips- Kreuzschlitz H, C= mit Spitze
ähnlich DIN 7981 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, C= mit Spitze: keine gravierenden Änderungen

ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH, C= mit Spitze dienen der Verschraubung eines Blechs mit einem Bauteil. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen über ein scharfkantiges Gewinde mit großer Steigung. mehr ...

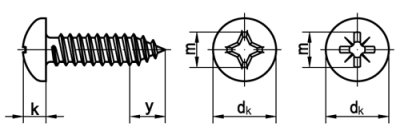

Technische Maße für ISO 7049 Linsen-Blechschrauben mit Phillips- Kreuzschlitz H, C= mit Spitze

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k max.
= Höhe-Kopf
Antrieb
= Antrieb-Phillips-Kreuzschlitz (PH)
y
= Länge-Spitze

Maße ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3
dk 4 5,6 7 7,5 8 9,5 11 12
k max. 1,6 2,4 2,6 2,8 3,1 3,7 4 4,6
Antrieb 1 1 2 2 2 2 3 3
y 2 2,6 3,2 3,5 3,7 4,2 5 6

weitere Informationen



Bauform von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH und Spitze

Diese Blechschrauben haben einen zylindrischen Kopf. Als Antrieb verfügen sie über einen Phillips-Kreuzschlitz PH, welcher mit einem PH-Schraubendreher oder PH-Bit verarbeitet wird. Die Spitze erleichtert die Montage, weil die Schraube dadurch leicht in das Material eindringen kann, bevor sie verschraubt wird.



Einsatzbereich von ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH und Spitze

Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.



Wie werden ISO 7049 Linsen-Blechschrauben mit Phillips-Kreuzschlitz PH und Spitze verarbeitet?

Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine.



Unterschied zu anderen Metallschrauben

Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein

metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.

Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum

Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird

in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im

sichern.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
