ISO 4762 Zylinderschrauben, mit Innensechskant

Maße anzeigen

PDF herunterladen

Diese Rubrik enthält aktuell keine Artikel

Sie werden weitergeleitet...

Technische Maße für ISO 4762 Zylinderschrauben, mit Innensechskant

PDF herunterladen

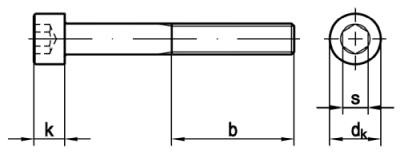

Legende:

Maße

= Durchmesser metrisches Gewinde (M) (Nennmaß)

= Durchmesser-Kopf

= Höhe-Kopf

= Antrieb-Schlüsselweite

= Länge-Gewinde

Maße	M 1,4	M 1,6	M 2	M 2,5	M 3	M 4	M 5	M 6	M 8	M 10
dk	2,6	3	3,8	4,5	5,5	7	8,5	10	13	16
k	1,4	1,6	2	2,5	3	4	5	6	8	10
s	1,3	1,5	1,5	2	2,5	3	4	5	6	8
b	14	15	16	17	18	20	22	24	28	32
Maße	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33
dk	18	21	24	27	30	33	36	40	45	50
k	12	14	16	18	20	22	24	27	30	33
s	10	12	14	14	17	17	19	19	22	24
b	36	40	44	48	52	56	60	66	72	78
Maße	M 36	M 39	M 42	M 45	M 48	M 52*	M 56	M 64	M 72
dk	54	58	63	68	72	78	84	96	108
k	36	39	42	45	48	52	56	64	72
s	27	27	32	36	36	36	41	46	55
b	84	90	96	102	108	116	124	140	156

ISO 4762 Zylinderschrauben, mit Innensechskant sind das TOP-Produkt im Bereich Schrauben. Eingesetzt fast überall im Maschinen- und Anlagenbau, der Kfz-Technik oder am Bau sind Schrauben mit Zylinderkopf (und meist Innensechskant) bis heute unverzichtbar. Sie werden auch als Innensechskantschrauben bezeichnet. Die Montage erfolgt mit Innensechskant- oder Winkelschlüsseln. Diese Schrauben haben ein metrisches Regelgewinde (M). Der Innensechskant – Das Mitnahmeprofil im Schraubenkopf Zylinderschrauben mit Innensechskant verfügen über das namensgebende, sechseckige Mitnahmeprofil im Schraubenkopf. Insbesondere in Deutschland wird anstelle „Innensechskant“ häufig das Akronym INBUS verwendet. INBUS ist die Abkürzung für „Innensechskantschraube Bauer und Schaurte“ und leitet sich vom Ersthersteller Bauer & Schaurte ab. Entgegen der eigentlich korrekten Aussprache wird INBUS häufig als „Imbus“ ausgesprochen. Bereits seit 1910 ist das Verfahren zur Herstellung von Innensechskantschrauben bekannt und patentiert. Heute gehört die Marke INBUS® (DE 477514) der INBUS IP GmbH, Breckerfeld, Germany. Vorteile der Zylinderschrauben mit Innensechskant gemäß ISO 4762 Zylinderschrauben mit Innensechskant eignen sich hervorragend für Schraubenverbindungen, bei denen die Schraubenköpfe nur schwer zugänglich sind. Für ein Anziehen der Schrauben reicht es aus, wenn die Schraubenköpfe von oben, beispielsweise über eine Bohrung, zu erreichen sind. Die für das Festziehen benötigten Innensechskantschlüssel sind überaus preiswert in der Herstellung, so dass sich die Schraubenschlüssel bestens als Massenartikel bei Bausätzen – Möbel etc. – beilegen lassen. Die runde Form der Zylinderschrauben minimiert darüber hinaus die Verletzungsgefahr und vermeidet, dass sich Textilien oder Teile festhaken können. Besonderheiten bei Zylinderschrauben-Schrauben Zylinderschrauben haben einen kleineren Kopfdurchmesser, weshalb man für diese spezielle, kleinere Scheiben nach DIN 433 verwendet. Die Gewindelänge ist nicht genormt. Meist gilt, dass kurze Zylinderschrauben ein Vollgewinde und ab einer nicht genau definierten Gesamtlänge ein Teilgewinde mit gewindelosem Schaft haben.
