€ sind ähnlich den Gewindestiften, nur besitzen sie kein durchgehendes Außengewinde. Bei Stiftschrauben ist entweder mittig oder seitlich versetzt ein unterschiedlich langer gewindeloser Teil, der sogenannte Schaft, angebracht. Stiftschrauben haben also an beiden Enden ein Gewinde, auf welches z. B. Muttern aufgeschraubt werden können. Bei diesen Stiftschrauben DIN 939 ist das Einschraubende um den Faktor 1,25 größer als der Nenndurchmesser der Stiftschraube.
Unterschiede bei Stiftschrauben
Stiftschrauben sind im Wesentlichen in drei Bereiche aufgeteilt. Der mittlere Teil, der gewindelose Schaft, wird ergänzt durch zwei Gewindeteile. Ein Gewindeteil ist dabei das sogenannte Einschraubende, also der Teil, der später in das Werkstück eingeschraubt wird. Im Werkstück, meist einem Metallblock aus Guss- oder Vollmaterial, wurde zuvor ein Gewinde eingedreht (vgl. Gewindeschneider). Darin wird der Teil mit dem Einschraubende eingedreht. Die Unterschiede bei genormten Stiftschrauben liegt in der Länge des Einschraubendes.
- DIN 938: hier ist das Einschraubende gleich groß wie der Nenndurchmesser
- DIN 939: hier ist das Einschraubende 1,25 x so groß wie der Nenndurchmesser
- DIN 835: hier ist das Einschraubende doppelt so groß wie der Nenndurchmesser
Wegertseder
sind ähnlich den Gewindestiften, nur besitzen sie kein durchgehendes Außengewinde. Bei Stiftschrauben ist entweder mittig oder seitlich versetzt ein unterschiedlich langer gewindeloser Teil, der sogenannte Schaft, angebracht. Stiftschrauben haben also an beiden Enden ein Gewinde, auf welches z. B. Muttern aufgeschraubt werden können. Bei diesen Stiftschrauben DIN 939 ist das Einschraubende um den Faktor 1,25 größer als der Nenndurchmesser der Stiftschraube.
Unterschiede bei Stiftschrauben
Stiftschrauben sind im Wesentlichen in drei Bereiche aufgeteilt. Der mittlere Teil, der gewindelose Schaft, wird ergänzt durch zwei Gewindeteile. Ein Gewindeteil ist dabei das sogenannte Einschraubende, also der Teil, der später in das Werkstück eingeschraubt wird. Im Werkstück, meist einem Metallblock aus Guss- oder Vollmaterial, wurde zuvor ein Gewinde eingedreht (vgl. Gewindeschneider). Darin wird der Teil mit dem Einschraubende eingedreht. Die Unterschiede bei genormten Stiftschrauben liegt in der Länge des Einschraubendes.
- DIN 938: hier ist das Einschraubende gleich groß wie der Nenndurchmesser
- DIN 939: hier ist das Einschraubende 1,25 x so groß wie der Nenndurchmesser
- DIN 835: hier ist das Einschraubende doppelt so groß wie der Nenndurchmesser

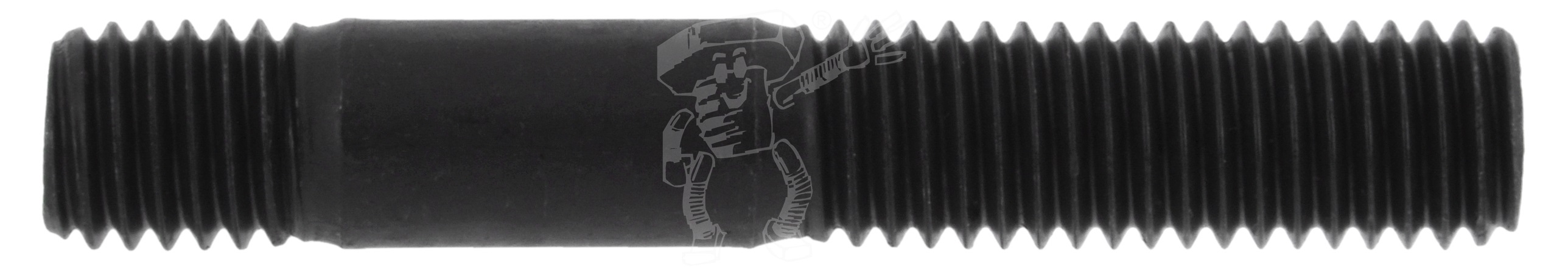

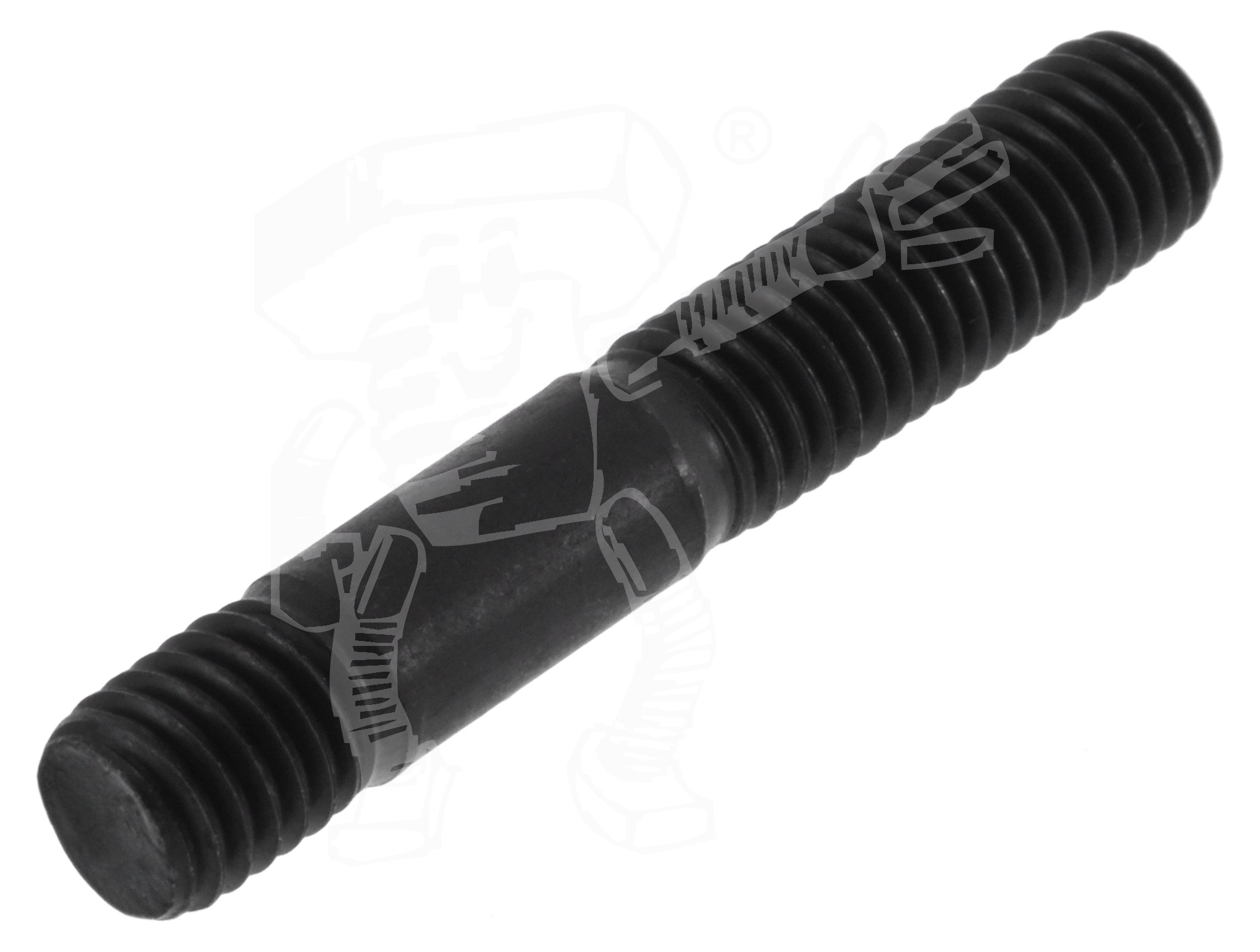

DIN 939 Stiftschrauben, Einschraubende = 1,25 d, für Behälterbau nach AD-TRD-Regelwerk STAHL 5.6 - ADW7/TRD106
Artikelgruppe
4530
STAHL 5.6 - ADW7/TRD106
RoHS-Konform: Ja
DIN 939
Alternativen
Produktinformationen
Gewindeform
Metrisch (M)
Zulassung
AD 2000 Merkblatt W7 (alle)
blanker Stahl mit einer Festigkeit von 5.6, TÜV-anerkannte Fabrikate für Behälterbau nach AD-/TRD-Regelwerk
Werkstoff
STAHL 5.6 - ADW7/TRD106
Optik
blank oder geschwärzt
| Lade... |
| Lade... |
Innerhalb 10 Stunden und 52 Minuten bestellen und der Auftrag wird voraussichtlich noch heute versendet.¹⁾
| Artikel-Nr. | Abmessung | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 4530-401 | M 12 x 30 | | | 10 | St. | 13,41 € | | 100 | St. | 63,64 € | | 500 | St. | 307,67 € | | | |
| 4530-403 | M 12 x 35 | | | 10 | St. | 23,06 € | | 100 | St. | 72,92 € | | 500 | St. | 352,95 € | | | |
| 4530-405 | M 12 x 40 | | | 10 | St. | 36,71 € | | 100 | St. | 117,26 € | | 500 | St. | 569,42 € | | | |
| 4530-407 | M 12 x 50 | | | 10 | St. | 24,91 € | | 100 | St. | 118,74 € | | 500 | St. | 576,56 € | | | |
| 4530-409 | M 16 x 35 | | | 10 | St. | 31,75 € | | 50 | St. | 71,53 € | | 250 | St. | 346,17 € | | | |
| 4530-411 | M 16 x 40 | | | 10 | St. | 69,52 € | | 50 | St. | 157,51 € | | 250 | St. | 765,80 € | | | |
| 4530-413 | M 16 x 50 | | | 10 | St. | 37,97 € | | 50 | St. | 85,53 € | | 250 | St. | 414,45 € | | | |
| 4530-415 | M 16 x 60 | | | 5 | St. | 26,25 € | | 25 | St. | 62,94 € | | 125 | St. | 304,27 € | | | |
| 4530-417 | M 16 x 70 | | | 5 | St. | 22,92 € | | 25 | St. | 51,42 € | | 125 | St. | 248,04 € | | | |
| 4530-419 | M 20 x 45 | | | 5 | St. | 25,10 € | | 25 | St. | 60,13 € | | 125 | St. | 290,55 € | | | |
¹⁾Vorbehaltlich vollständiger sowie rechtzeitiger Zahlungseingang und ausreichender Menge
