DIN 935 Kronenmuttern hohe Form (ISO 7035)

DIN 935 Kronenmuttern hohe Form sind Sechskantmuttern, deren Mutternkopf mehrfach geschlitzt wurde, sodass die typischen Zacken einer Krone entstehen. Daher auch der Name Kronenmutter. Es handelt sich hierbei um die hohe Form, welche besonders hoch ist. Die hohen Kronenmuttern benötigen relativ viel Platz. DIN 935 Kronenmuttern hohe Form haben ein metrisches Regelgewinde (M), das rechtsgängig ist. Die Kronenmutter gehört zu den Schrauben-Sicherungselementen. Mithilfe eines Splints oder Draht wird der Bolzen durch die Kronenmutter formschlüssig gegen Drehen mit dem Schraubenschaft verbunden. mehr ...

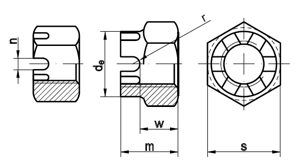

Technische Maße für DIN 935 Kronenmuttern hohe Form (ISO 7035)

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
m
= Höhe-Gesamt
s nach DIN
= Schlüsselweite
de max
= Durchmesser-Krone
n min
= Breite-Schlitz
w max
= Höhe-Mutter

MaßeM 8M 10M 12M 14M 16M 18M 20M 22M 24M 26M 27M 28M 30M 32M 33M 36
de max--1618222528323438383842464650
m9,5121516192122262730303033353538
n min2,52,83,53,54,54,54,55,55,55,55,55,57777
s nach DIN13171922242730323641414146505055
w max6,581011131516181922222224262629
Splint2 x 162,5 x 203,2 x 223,2 x 254 x 284 x 324 x 365 x 365 x 405 x 505 x 455x 506,3 x 506,3 x 566,3 x 566,3 x 63
MaßeM 39M 42M 45M 48M 50M 52M 56M 58M 60M 64M 68M 72M 76M 80
de max555862656570758080859095100105
m4046485050545765636669737679
n min799999911111111111111
s nach DIN60657075758085909095100105110115
w max3134363838424548485154586164
Splint6,3 x 718 x 718 x 808 x 808 x 808 x 908 x 10010 x 10010 x 10010 x 10010 x 11210 x 11210 x 12510 x 140

weitere Informationen



Einsatz von DIN 935 Kronenmuttern hohe Form

Kronenmuttern werden im Maschinen- und Anlagenbau als Schraubensicherung verwendet. Im Bereich Kfz, Oldtimer, Motorrad, Auto oder LKW kommen Kronenmuttern auch manchmal neben der Sicherungswirkung als optisches Element zum Einsatz.



Varianten und Werkstoffe von DIN 935 Kronenmuttern hohe Form

Kronenmuttern werden als metrisches Regelgewinde oder Feingewinde geliefert. Als Werkstoff kommt Stahl in unterschiedlichen Festigkeiten wie Stahl 6, Stahl 8, Stahl 10 blank oder Stahl 8 verzinkt sowie Edelstahl in Frage. Dabei gibt es DIN 935 Kronenmuttern hohe Form in Edelstahl Rostfrei A2 für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser und Edelstahl Rostfrei A4 mit Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
