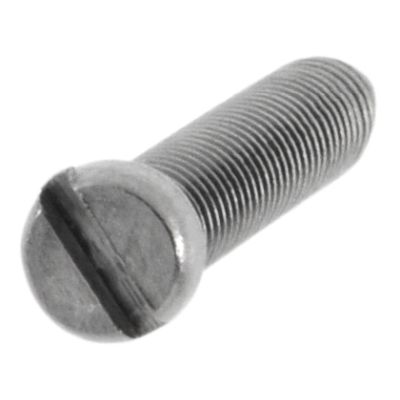

DIN 920 Flachkopfschrauben mit Schlitz, kleinem Kopf

DIN 920 Flachkopfschrauben mit Schlitz und kleinem Kopf haben ein metrisches Regelgewinde (M), deshalb der Name Gewindeschrauben, und einen Flachkopf. Der Flachkopf ist oben abgeflacht, was ihn vom Zylinderkopf unterscheidet. Heutzutage werden Schlitzschrauben nur noch selten, meist in historischen Anwendungen oder wenn die Schlitzform explizit gewünscht ist, verwendet. Neuere Antriebe wie Kreuzschlitze oder TORX® werden von den meisten Kunden in der Verarbeitung als angenehmer empfunden - so kann man dort z. B. nicht so leicht abrutschen wie am Schlitz. mehr ...


Technische Maße für DIN 920 Flachkopfschrauben mit Schlitz, kleinem Kopf

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
d1 max.
= Durchmesser-Kopf
k
= Höhe-Kopf
b
= Länge-Gewinde
t min.
= Antrieb-Schlitz-Tiefe
n
= Antrieb-Schlitz-Breite

Maße (d) M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8
d1 max. 2,3 2,8 3,5 4 5,5 6,5 8 10
k 1 1,2 1,5 1,8 2,4 2,7 3,1 3,8
n 0,3 0,3 0,4 0,5 0,6 0,8 1 1,2
t min. 0,5 0,6 0,75 0,9 1,2 1,3 1,5 1,9
b 4 6 7 9 12 15 18 24

weitere Informationen



Besonderheit der DIN 920 Flachkopfschrauben mit Schlitz und kleinem Kopf

An diesen Schrauben ist der kleine Kopf besonders. Anders als bei vergleichbaren Gewindeschrauben hat dieser einen sehr kleinen Außendurchmesser. Der kleine Kopf eignet sich für Anwendungen im Maschinen- und Anlagenbau oder der Elektroindustrie, wo wenig Platz ist. Außerdem haben diese Schrauben einen kleinen, gewindelosen Teil zwischen Kopfansatz und Gewinde.



Lieferbare Werkstoffe für DIN 920 Flachkopfschrauben mit Schlitz, kleinem Kopf sind Stahl blank, Stahl verzinkt und Edelstahl Rostfrei A1.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
