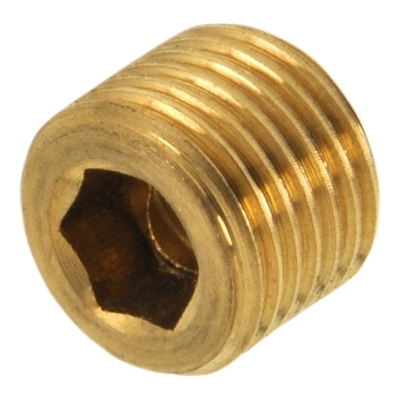

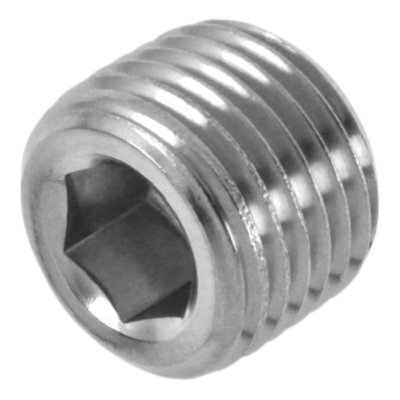

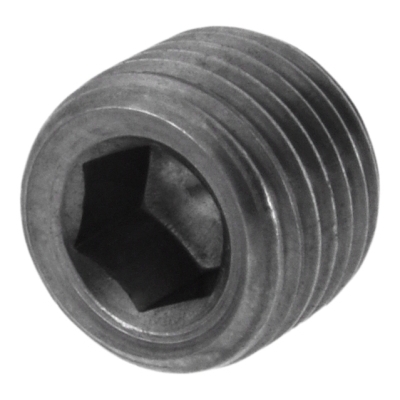

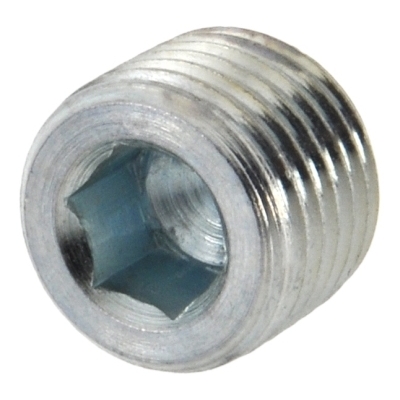

DIN 906 Verschlussschrauben mit Innensechskant, kegeliges, FEIN-Gewinde

sind eine Sonderform der Schrauben, die auf der einen Seite einen Kopf mit Antrieb und auf der anderen Seite ein Gewinde haben. Eingesetzt werden sie z. B. als Ölablassschrauben bei Motoren, zur Schmierung oder Dichtung von Löchern an Bauteilen. Sie haben ein kegeliges FEIN-Gewinde. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 906 Verschlussschrauben mit Innensechskant, kegeliges, FEIN-Gewinde

PDF herunterladen

Legende:

Maße

= Durchmesser metrisches Gewinde (M) (Nennmaß)

= Antrieb-Schlüsselweite

t min

= Antrieb-Tiefe

= Länge-Gesamt

Maße	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 26	M 27	M 30	M 33	M 36
s	4	5	6	7	8	8	10	10	12	12	12	17	17	19
t min	4	4	5	5	5	5	5	5	6	6	6	6	6	7,5
b	8	8	10	10	10	10	10	10	12	12	12	12	12	15
Maße	M 38	M 42	R 1/8	R 1/4	R 3/8	R 1/2	R 3/4	R 1	R 1 1/4	R 1 1/2	R 1 3/4	R 2
s	19	22	5	7	8	10	12	17	22	24	32	32
t min	7,5	11,5	4	5	5	5	6	6	11,5	11,5	13	13
b	15	18	8	10	10	10	12	12	18	20	22	22

weitere Informationen

Kopfform und Antrieb

Diese Verschlussschrauben haben einen Innensechskant. Dieser muss von oben zugängig sein und wird mit einem T-Griff-Schraubendreher oder einem Winkelstiftschlüssel verarbeitet. Die Bauform der DIN 906 Verschlußschrauben mit Innensechskant, kegeliges FEIN-Gewinde ist sehr klein.
