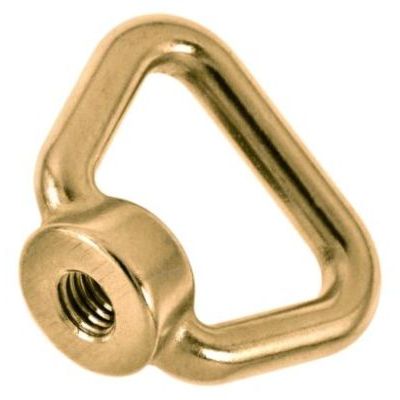

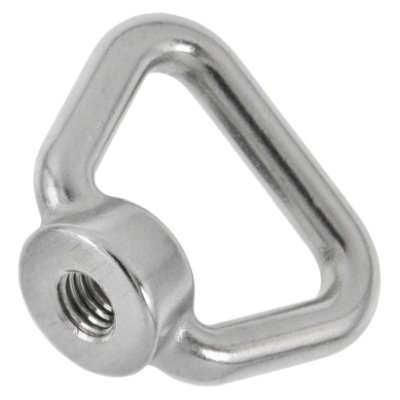

DIN 80704 Korbmuttern

Korbmuttern sind eine Sonderform der Muttern. Sie bestitzen ein metrisches Innengewinde und am oberen Ende einen zum Griff geformten Metallbügel. DIN 80704 ähnelt dabei sehr der Rundmutter, welche aber auf der oberseite den typischen Korb hat. Dadurch kann die Korbmutter einfach per Hand geöffnet und festgezogen werden. mehr ...


Technische Maße für DIN 80704 Korbmuttern

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
h
= Höhe-Gesamt
b
= Durchmesser-Ansatz oben
d2
= Durchmesser-Außen
m
= Höhe-Schweißbuckel
d3
= Durchmesser-Flansch
d4
= Stärke-Hut
c
= Breite
a
= lichte Weite

Maße M 6 M 8 M 10 M 12 M 16 M 20 M 22 M 24
a 15 20 25 27 29 32 32 36
b 14 18 23 27 32 36 36 45
c 25 32 42 48 56 64 64 75
d2 14 18 23 24 30 36 36 45
d3 11,5 15 18 20 24 28 28 36
d4 5 6,5 8 10 12 13 13 14
h 28 36 50 52 59 66 66 75
m 8 10 12 15 18 21 21 25

weitere Informationen



Unterschied Knebelmutter und Korbmutter

Bei den Knebelmuttern gibt es die DIN 6305 Knebelmuttern mit festem Knebel oder die DIN 6307 Knebelmuttern mit losem Knebel. Außerdem liefern wir passende Knebelschrauben, wahlweise mit oder ohne Knebel. Außerdem gibt es noch DIN 80701. Die Knebelmutter hat zwei gegenüberliegende Metallstäbe / Knebel, die Korbmutter eine Art Griff.



Verwendung von Korbmuttern

Korbmuttern werden oft in Produkten, Maschinen oder Verblendungen verwendet, die schnell aufgebaut oder abgebaut werden müssen. Der große Griff erleichtert die Öffnung per Hand. Abhängig vom Anwendungsgebiet können Sie Korbmuttern oder Knebelmuttern verwenden.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
