Sie sind hier: Startseite -> Sicherungen -> zum Auf- oder Durchstecken -> für Wellen -> DIN 7993 Runddraht-Sprengringe, A= für Wellen

DIN 7993 Runddraht-Sprengringe, A= für Wellen

DIN 7993 Runddraht-Sprengringe, A= für Wellen sind eines der ältesten nach DIN genormten Sicherungselemente. Es dient der formschlüssigen, axialen Sicherung von Bauteilen gegenüber Wellen. Sie sollen das ungewollte Lösen einer Verbindung verhindern. Bei der Montage der Wellensicherung sollte wegen der starken Federspannung besonders aufgepasst werden - es besteht erhebliche Verletzungsgefahr. Besonders das Entfernen der Sicherung muss mit Bedacht erfolgen. Um Verformungen des Rings bei der Montage zu vermeiden wird häufig ein konischer Montagedorn auf das Ende der Welle gesetzt, über welchen dann der Runddraht-Sprengring geschoben wird. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

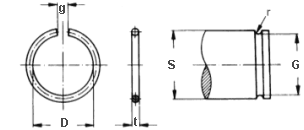

Technische Maße für DIN 7993 Runddraht-Sprengringe, A= für Wellen

PDF herunterladen

Legende:

= Nutdurchmesser der Bohrung

= lichte Weite

= Stärke-Draht

= Durchmesser-Welle (Nennmaß)

= Durchmesser-Innen

= Radius

S	4	5	6	7	8	10	12	14	16	18	20	22	24	25
t	0.8	0.8	0.8	0.8	0.8	0.8	1.0	1.0	1.6	1.6	2.0	2.0	2.0	2.0
D	3.1	4.1	5.1	6.1	7.1	9.1	10.8	12.8	14.2	16.2	17.7	19.7	21.7	22.7
g	1	1	1	2	2	2	3	3	3	3	3	3	3	3
G	3.2	4.2	5.2	6.2	7.2	9.2	11.0	13.0	14.4	16.4	18.0	20.0	22.0	23.0
r	0.5	0.5	0.5	0.5	0.5	0.5	0.6	0.6	0.9	0.9	1.1	1.1	1.1	1.1
S	26	28	30	32	35	38	40	42	45	48	50	55	60	65
t	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.2	3.2	3.2
D	23.7	25.7	27.7	29.1	32.1	35.1	37.1	39.0	42.0	45.0	47.0	51.1	56.1	61.1
g	3	3	3	4	4	4	4	4	4	4	4	4	4	4
G	24.0	26.0	28.0	29.5	32.5	35.5	37.5	39.5	42.5	45.5	47.5	51.8	56.8	61.8
r	1.1	1.1	1.1	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.8	1.8	1.8
S	70	75	80	85	90	95	100	105	110	115	120	125
t	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
D	66.0	71.0	76.0	81.0	86.0	91.0	95.8	100.8	105.8	110.8	115.8	120.8
g	5	5	5	5	5	5	5	5	5	5	5	5
G	66.8	71.8	76.8	81.8	86.8	91.8	96.8	101.8	106.8	111.8	116.8	121.8
r	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8

weitere Informationen

Unterschied Form A und B

Form A ist für Wellen, Form B hingegen für Bohrungen gedacht. Wir liefern DIN 7993 Runddraht-Sprengringe, A= für Wellen in Federstahldraht und Rostfrei A2.

Aufbau von Runddraht-Sprengringen DIN 7993

Runddraht-Sprengringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie ein Metallring mit mittigem Loch. Im Querschnitt sieht man, dass der Runddraht-Sprengring aufgeschnitten ist und einen kleinen Spalt aufweist.
