DIN 7981 Linsen-Blechschrauben mit Pozidriv-Kreuzschlitz PZ, C= mit Spitze (ISO 7049)

DIN 7981 Linsen-Blechschrauben mit POZIDRIV-Kreuzschlitz PZ, C= mit Spitze dienen der Verschraubung eines Blechs mit einem Bauteil. Sie besitzen einen Linsenkopf, der formschön und relativ groß ist. Als Antrieb haben sie einen Pozidriv-Kreuzschlitz PZ. Die Spitze dient dazu, die Schraube beim Festdrehen im Material zu fixieren und so den Einschraubvorgang zu erleichtern. Das Blech benötigt dabei keine Gewinde an den entsprechenden Stellen, da die Blechschraube sich das Muttergewinde beim Einschrauben selber durch ihr Außengewinde formt. Die Schrauben bestehen aus einsatzgehärtetem Stahl und verfügen  über ein scharfkantiges Gewinde mit großer Steigung. mehr ...

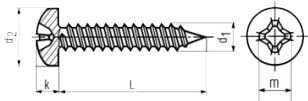

Technische Maße für DIN 7981 Linsen-Blechschrauben mit Pozidriv-Kreuzschlitz PZ, C= mit Spitze (ISO 7049)

Legende:
d1
= Durchmesser metrisches Gewinde (M) (Nennmaß)
d2 max.
= Durchmesser-Kopf
k max
= Höhe-Kopf
Antrieb-PZ
= Antrieb-Pozidriv-Kreuzschlitz (PZ)

d1 2.2 2.9 3.5 3.9 4.2 4.8 5.5 6.3 8
k max 1.8 2.2 2.6 2.8 3.05 3.55 3.95 4.55 5.25
d2 max. 4.2 5.6 6.9 7.5 8.2 9.5 10.8 12.5 15.8
m ca. 2.6 3 4.2 4.4 4.6 5 6.5 7.1 -
Antrieb-PZ 1 1 2 2 2 2 3 4 4

weitere Informationen



Einsatzbereich von DIN 7981 Linsen-Blechschrauben mit POZIDRIV-Kreuzschlitz PZ, C= mit Spitze

Blechschrauben werden zur Verbindung von Blechen im Bereich von Profilblechen, Fassadenverkleidungen und Tragkonstruktionen eingesetzt. Als Material der Bleche sind Edelstahl, Aluminium, Stahl, Messing, Nickel oder Kupfer denkbar. Vorteil der Blechschraubenverbindung: sie kann jederzeit wieder gelöst werden.



Verarbeitung von DIN 7981 Linsen-Blechschrauben mit POZIDRIV-Kreuzschlitz PZ, C= mit Spitze

Blechschrauben benötigen kein Vorschneiden eines Gewindes. Bei dünnen Blechen kann auf das Vorbohren verzichtet werden. Sonst ist ein Vorbohren mit einem Bohrer im passenden Kernlochdurchmesser (siehe technische Daten) erforderlich. Wichtig ist eine geringe Drehgeschwindigkeit des Akkuschraubers oder der Bohrmaschine. Senk-Blechschrauben schneiden den Kopf zu tief in das Material ein, weshalb sie ohne Vorsenken nicht verwendet werden sollten.



Unterschied zu anderen Metallschrauben

Blechschrauben verfügen im Gegensatz zu anderen Metallschrauben nicht über ein

metrisches Gewinde, sondern sie sind, ähnlich wie Holzschrauben, konisch aufgebaut.

Eine Blechschraube lässt sich leicht anhand der gedrungenen Form und dem bis hin zum

Schraubenkopf reichenden Gewinde erkennen. Für den Einsatz einer Blechschraube wird

in der Regel keine Schraubensicherung benötigt, da diese Schrauben sich selber im

sichern.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
