DIN 7980 Federringe für Zylinderschrauben

DIN 7980 Federringe für Zylinderschrauben sind eines der ältesten nach DIN genormten Sicherungselemente. Sie sollen das ungewollte Lösen einer Schraube verhindern. Bei der Montage werden sie zwischen Schraubenkopf und Untergrund oder Mutter und Untergrund gelegt und die Schraube normal angezogen. Durch die Form des Federrings werden das Innengewinde der Mutter und das Außengewinde der Schraube gegeneinander gedrückt, wodurch Reibung entsteht, welche die Sicherungswirkung entfaltet. mehr ...

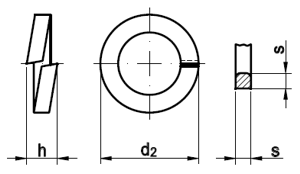

Technische Maße für DIN 7980 Federringe für Zylinderschrauben

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h
= Höhe
d2
= Durchmesser-Außen
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

Maße345681012141618
d25,678,89,912,7161821,124,426,4
s11,21,61,622,52,533,53,5
h22,43,23,2455677
für GewindeM 3M 4M 5M 6M 8M 10M 12M 14M 16M 18
Maße202224273033364248
d230,632,632,938,944,147,152,260,267
s4,54,55566788
h9910101212141616
für GewindeM 20M 22M 24M 27M 30M 33M 36M 42M 48

weitere Informationen



Was bedeutet Federring für Zylinderschrauben?

Diese Federringe sind an beiden offenen Enden speziell geformt, nämlich aufgebogen. Dies bedeutet, sie haben relativ spitze Enden. Der Federring für Zylinderschrauben ist besonders klein im Außendurchmesser, weshalb er perfekt unter einen Zylinderkopf (z. B. DIN 912 oder DIN 6912), weil sie, anders als DIN 127 nicht über den Schraubenkopf hinausschauen.



Aufbau von Federringen DIN 7980

Federringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie eine Unterlegscheibe mit mittigem Loch. Im Querschnitt sieht man, dass der Federring aufgeschnitten ist und die beiden entgrateten Enden auseinandergebogen sind. Die beiden Enden bilden Widerhaken, welche sich beim Zusammenschrauben zwischen Schraubenkopf bzw. Mutter und dem Untergrund einhaken.



Wir liefern DIN 7980 Federringe für Zylinderschrauben in verschiedenen Federstählen blank und verzinkt sowie in Edelstahl Rostfrei. Im Außenbereich empfehlen wir Federringe, die nicht rosten, z. B. aus Edelstahl Rostfrei A2, A4 (für Salzwasser- oder Säureumgebungen).

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
