Sie sind hier: Startseite -> Schrauben -> Stahlbau- und Halfenschrauben mit Zubehör -> Scheiben -> DIN 6918 Scheiben vierkant, keilförmig 8 %, für HV-Verbindgungen an U-Profilen

DIN 6918 Scheiben vierkant, keilförmig 8 %, für HV-Verbindgungen an U-Profilen

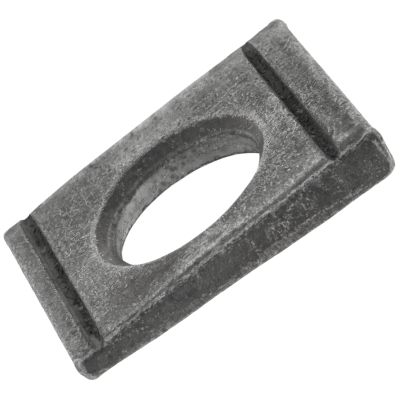

DIN 6918 Scheiben vierkant, keilförmig 8 %, für HV-Verbindungen an U-Profilen sind viereckige Spezialscheiben mit einer keilförmigen Steigung von 8 %. Eingesetzt werden Sie für U-Profile im Maschinen- und Anlagenbau sowie im Metallbau. Die Scheibe hat ein rundes Innenloch und hat auf der Hinterseite eingebrachte Kerben. HV-Verbindungen sind hochfest vorspannbare Verbindungen, z. B. im Brückenbau. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 6918 Scheiben vierkant, keilförmig 8 %, für HV-Verbindgungen an U-Profilen

Legende:
Maße (d)
= Durchmesser-Innen (Nennmaß)
h
= Stärke / Höhe
a
= Vierkant-Außenseitenlänge 1
b
= Vierkant-Außenseitenlänge 2
für Schrauben
= Durchmesser-Innen für metrisches Maß (M)

Maße (d) 13 17 21 23 25 28 31 37
für Schrauben M12 M16 M20 M22 M24 M27 M30 M36
a 26 32 40 44 56 56 62 68
b 30 36 44 50 56 56 62 68
h 4.9 5.9 7 8 8.5 8.5 9 9.4
e 3,70 4,45 5,25 6,00 6,26 6,26 6,52 6,68

weitere Informationen

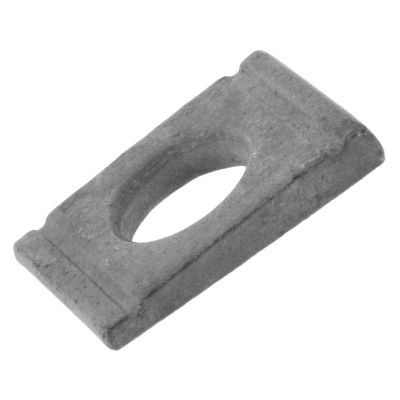

DIN 6918 Scheiben vierkant, keilförmig 8 %, für HV-Verbindungen an U-Profilen bieten wir in Stahl C45 blank und Stahl C45 feuerverzinkt.
