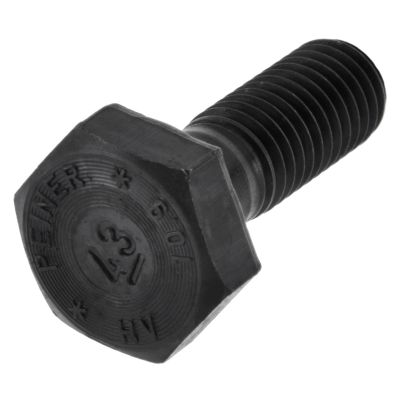

DIN 6914 HV-Schrauben ohne Zubehör

DIN 6914 HV-Schrauben ohne Zubehör sind Außensechskantschrauben für HV-Verbindungen. Eingesetzt werden Sie im Maschinen- und Anlagenbau sowie im Metallbau. HV-Verbindungen sind hochfest vorspannbare Verbindungen, z. B. im Brückenbau. Sie werden mit einem Ring- Gabelschlüssel verarbeitet. mehr ...

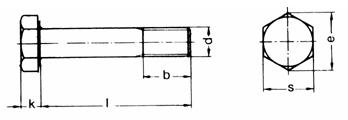

Technische Maße für DIN 6914 HV-Schrauben ohne Zubehör

Legende:
d
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b1 (bis 125 mm)
= Länge-Gewinde
b2 (ab 125 mm)
= Länge-Gewinde
e min.
= Kopf-Spitzenbreite

d M 12 M 16 M 20 M 22 M 24 M 27 M 30
s 22 27 32 36 41 46 50
e min. 23,91 29,56 35,03 39,55 45,2 50,85 55,37
k 8 10 13 14 15 17 19
b1 (bis 125 mm) 21 26 31 32 34 37 40
b2 (ab 125 mm) 23 28 33 34 37 39 42

weitere Informationen

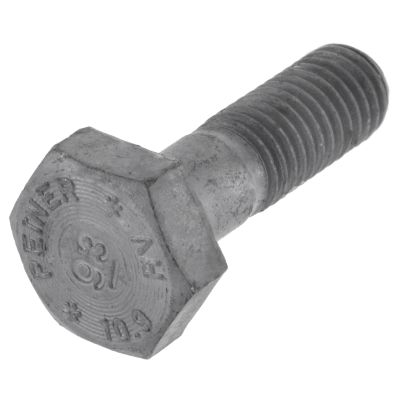

DIN 6914 HV-Garnituren komplett mit Schraube, Mutter und 2 Scheiben liefern wir wahlweise in Stahl 10.9 feuerverzinkt oder blank.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
