DIN 6799 Sicherungsscheiben für Wellen

DIN 6799 Sicherungsscheiben für Wellen sind meist gestanzte Sicherungsmittel, die auf Wellen aufgesteckt werden. Sie eignen sich für kleinere Durchmesser bis ca. 38 mm. Die DIN 6799 Sicherungsscheiben für Wellen hat im Innendurchmesser (Nenndurchmesser) drei Bereiche, wo sie am Nietgrund aufliegt und die Welle so sichert. Zur Montage werden sie einfach auf die Nut der Welle gesteckt. Eine Zange ist zur Verarbeitung nicht nötig, weshalb sie auch nicht, anders als DIN 471, über zwei Zangenlöcher verfügen. Zum Lösen der Verbindung wird ein Schraubendreher verwendet und die Sicherungsscheibe aus der Nut gehebelt. mehr ...

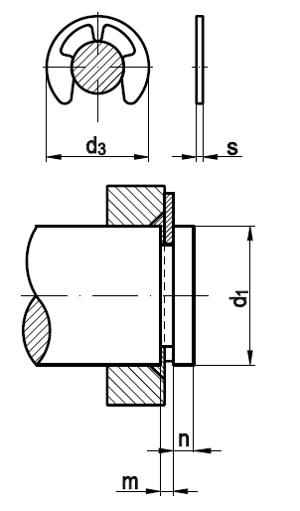

Technische Maße für DIN 6799 Sicherungsscheiben für Wellen

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
d3
= Durchmesser-Außen
für Wellen (d1)
= Durchmesser-Welle (Nennmaß)
m
= Nutbreite der Welle
n
= Bundbreite der Welle

Maße 0,8 1,2 1,5 1,9 2,3 3,2 4 5 6 7 8 9 10 12 15 19
d3 2,25 3,25 4,25 4,8 6,3 7,3 9,3 11,3 12,3 14,3 16,3 18,3 20,4 23,4 29,4 37,6
s 0,2 0,3 0,4 0,5 0,6 0,6 0,7 0,7 0,7 0,9 1 1,1 1,2 1,3 1,5 1,75
für Wellen (d1) 1 - 1,4 1,4 - 2 2 - 2,5 2,5 - 3 3 - 4 4 - 5 5 - 7 6 - 8 7 - 9 8 - 11 9 - 12 10 - 14 11 - 15 13 - 18 16 - 24 20 - 31
m 0,24 0,34 0,44 0,54 0,64 0,64 0,74 0,74 0,74 0,94 1,05 1,15 1,25 1,35 1,55 1,80
n 0,4 0,6 0,8 1 1 1 1,2 1,2 1,2 1,5 1,8 2 2 2,5 3 3,5

weitere Informationen



Lieferbare Werkstoffe für DIN 6799 Sicherungsscheiben für Wellen

Dieses Produkt liefern in blankem, elastischen Federstahl,  in Stahl verzinkt oder in Rostfreiem Edelstahl 1.4301.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
