Sie sind hier: Startseite -> Sicherungen -> zum Unterlegen -> DIN 6796 Spannscheiben für Schraubverbindungen

DIN 6796 Spannscheiben für Schraubverbindungen

DIN 6796 Spannscheiben für Schraubverbindungen sind Sicherungselemente zur Sicherung von Wellen mit kleineren Durchmessern. Eingesetzt werden Spannscheiben im Fahrzeug- und Maschinenbau sowie in der Elektrotechnik und im Automobilbereich. Sie werden auch Haltescheiben genannt. DIN 6796 Spannscheiben werden einfach, wie eine Unterlegscheibe, über die Schraube, Welle oder den Bolzen geschoben und nicht, wie z.B. Sprengringe, mit einer Zange verarbeitet. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

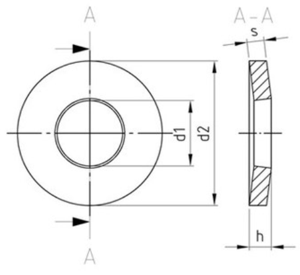

Technische Maße für DIN 6796 Spannscheiben für Schraubverbindungen

Legende:
s
= Stärke (Blech)
h max
= Höhe
d2
= Durchmesser-Außen
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)
d1
= Durchmesser-Innen

für Gewinde M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
d1 3,2 4,3 5,3 6,4 8,4 10,5 13 15 17 19 21 23 25
d2 7 9 11 14 18 23 29 35 39 42 45 49 56
h max 0,85 1,3 1,55 2 2,6 3,2 3,95 4,65 5,25 5,8 6,4 7,05 7,75
h min 0,72 1,12 135 1,7 2,24 2,8 3,43 4,04 4,58 5,08 5,6 6,15 6,77
s 0,6 1 1,2 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6

weitere Informationen



Lieferbare Werkstoffe für DIN 6796 Spannscheiben

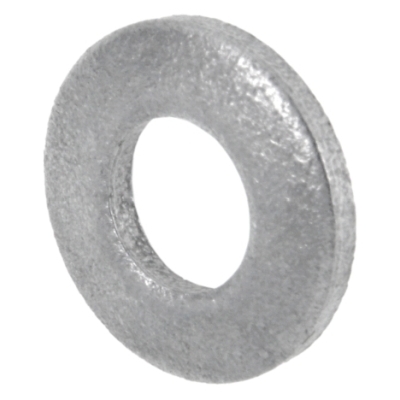

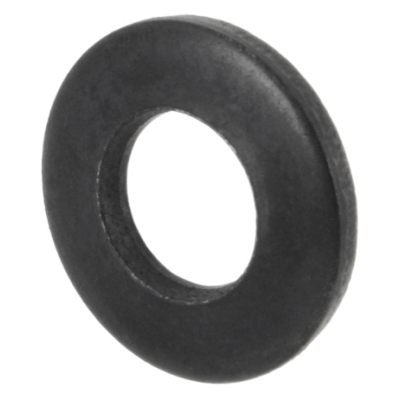

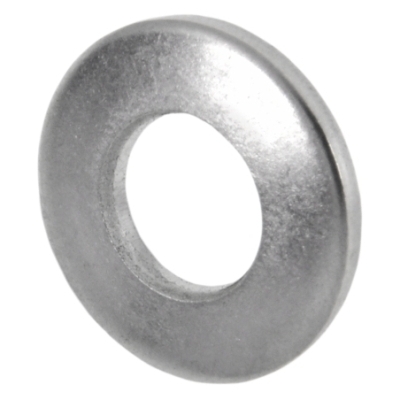

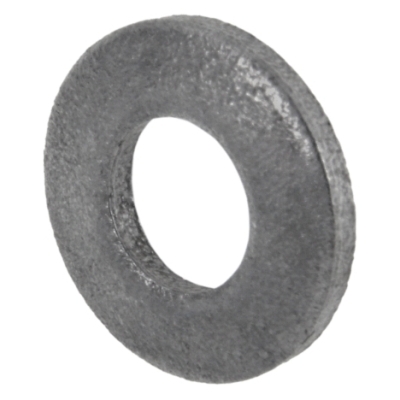

Dieses Produkt liefern wir in elastischem Federstahl entweder phosphatiert, gelb verzinkt, galvanisch verzinkt oder in Rostfreiem Edelstahl A2 wenn Kontakt mit Wasser besteht oder in Rostfrei A4, wenn Dauerkontakt mit Wasser oder Säuren besteht.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
