Sie sind hier: Startseite -> Scheiben -> sonstige Unterlagen -> DIN 6319 Kugelscheiben einsatzgehärtet, Form C

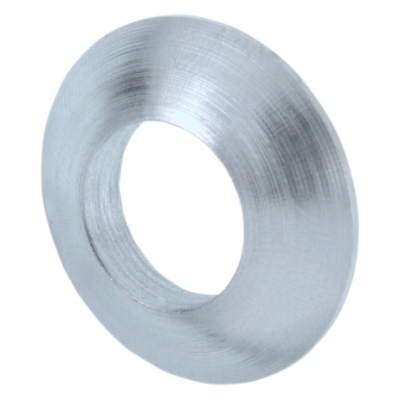

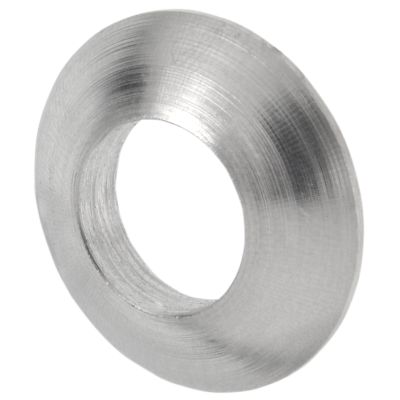

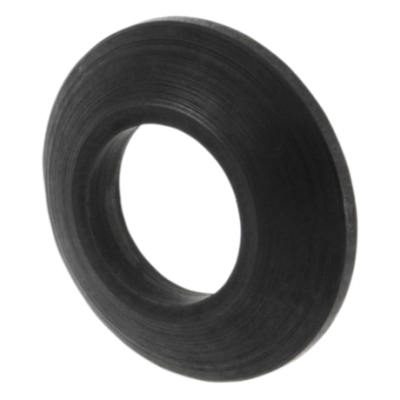

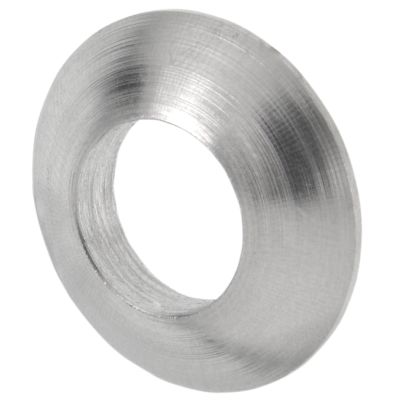

DIN 6319 Kugelscheiben einsatzgehärtet, Form C

DIN 6319 Kugelscheiben Form C einsatzgehärtet sind besondere Unterlagen, welche auf einer Seite glatt sind und auf der anderen Seite kugelig zulaufen. In der Mitte befindet sich eine runde Bohrung. DIN 6319 Kugelscheiben Form C liefern wir in Edelstahl Rostfrei A2, A4 sowie in Stahl einsatzgehärtet.


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 6319 Kugelscheiben einsatzgehärtet, Form C

Legende:
d1
= Durchmesser-Innen (Nennmaß)
d3
= Durchmesser-Außen
h2
= Stärke / Höhe
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

d1 6,4 8,4 10,5 13 17 21 25
für Gewinde M 6 M 8 M 10 M 12 M 16 M 20 M 24
d3 12 17 21 24 30 36 44
f1 0,3 0,5 0,5 0,5 0,5 0,5 0,8
h1 0,7 0,6 0,8 1,1 1,3 2 2,4
h2 2,3 3,2 4 4,6 5,3 6,3 8,2
r1 9 12 15 17 22 27 32

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
