DIN 435 Scheiben für Doppel-T-Träger, vierkant, keilförmig 14%

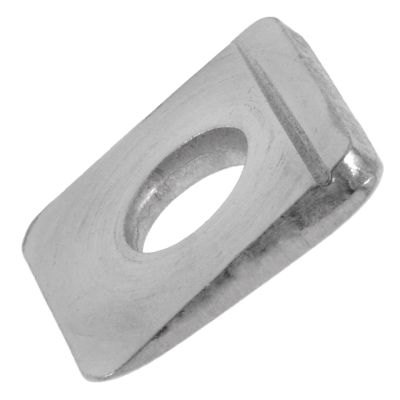

DIN 435 Scheiben für Doppel-T-Träger, vierkant, keilförmig 14 % sind viereckige Spezialscheiben mit einer keilförmigen Steigung von 14 %. Eingesetzt werden Sie für Doppel-T-Träger im Maschinen- und Anlagenbau sowie im Metallbau. Die Scheibe hat ein rundes Innenloch und hat auf der Hinterseite eingebrachte Kerben. mehr ...


Technische Maße für DIN 435 Scheiben für Doppel-T-Träger, vierkant, keilförmig 14%

Legende:
d
= Durchmesser-Innen (Nennmaß)
h
= Stärke / Höhe
für Schrauben
= Durchmesser-Innen für metrisches Maß (M)
a
= Vierkant-Außenseitenlänge 1
b
= Vierkant-Außenseitenlänge 2

d 9 11 14 18 22 26
für Schrauben M 8 M 10 M 12 M 16 M 20 M 24
a 22 22 26 32 40 56
b 22 22 30 36 44 56
e 3,05 3,05 4,1 5 6,1 6,9
h 4,6 4,6 3,2 7,5 9,2 10,8

weitere Informationen



Lieferbare Ausführungen für DIN 435 Scheiben für Doppel-T-Träger

Diese Vierkantscheiben bieten wir in Rostfrei A2 und A4 sowie in den Stahl-Werkstoffen Stahl blank oder Stahl feuerverzinkt.
