DIN 316 Flügelschrauben leichte Ausführung (amerikanisch)

DIN 316 Flügelmuttern kleine Flügelform (amerikanische Form) sind schöne Schrauben mit metrischem Regelgewinde (M) mit einer leicht konischen Außenform, die zwei radiale Erweiterungen in Form von Flügeln besitzen. Flügelschrauben werden häufig dort eingesetzt, wo ein schnelles Öffnen und Schließen der Mutter gewünscht wird, z. B. bei Deckeln, Gehäusen, Blechen oder Abschlüssen im Maschinenbau, bei Fahrzeugen wie Autos, Motorrädern, Traktoren oder im Modellbau. Auch setzt man sie bei höhenverstellbaren Stangen wie Sonnenschirmen ein. mehr ...

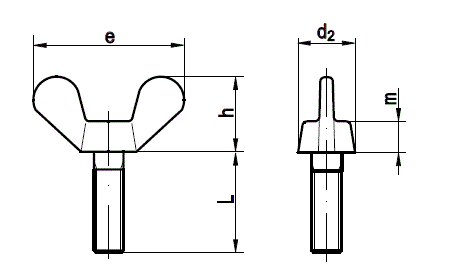

Technische Maße für DIN 316 Flügelschrauben leichte Ausführung (amerikanisch)

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
h
= Höhe-Kopf
d2
= Durchmesser-Kopfansatz
m
= Höhe-Kopfansatz
e
= Eckenmaß

Maße M 3 M 4 M 5 M 6 M 8 M 10 M 12
m 2,4 2,9 4,1 5,1 5,6 6,8 9
e 15,3 17,6 22,5 27,8 30,3 36,2 49,4
h 7,2 8,6 11 13,6 14,8 17,7 24,1
d2 6,8 8 10,3 12,7 13,8 16,5 22,5

weitere Informationen



Unterschiedliche Arten von Flügelschrauben

Flügelschrauben werden nach DIN 316 hergestellt. Es gibt zwei Formen. Die kleine (amerikanische) Flügelform ist kleiner, benötigt bei der Herstellung weniger Material und ist deshalb auch günstiger. Die große Flügelform der Flügelmuttern wird auch als deutsche Form bezeichnet. Sie hat schöne, abgerundete Flügel und sieht für die meisten Anwender besser aus.



Montage von DIN 316 Flügelmuttern kleine Flügelform

Flügelschrauben können ohne Werkzeug per Hand montiert werden. Wenn Sie dennoch eine Montage per Akkuschrauber oder Bohrmaschine wünschen, können Sie ein Eindrehwerkzeug für Haken (siehe Rubrik Werkzeuge) verwenden. Es erlaubt auch das maschinelle Verarbeiten von Flügelmuttern. Wenn Sie das passende Gegenstück auf der anderen Seite benötigen, können Sie auf Flügelmuttern zurückgreifen.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
