Sie sind hier: Startseite -> Seil-, Hebe- und Abspanntechnik -> Spannschlösser -> offen -> DIN 1480 Spannschlösser, geschmiedet, offen, AE = mit 2 Anschweißenden

DIN 1480 Spannschlösser, geschmiedet, offen, AE = mit 2 Anschweißenden

DIN 1480 offene Spannschlösser, 2 Anschweißenden, geschmiedet sind Innengewindehülsen, die an beiden Seiten offen sind, und über ein durchgängiges Innengewinde verfügen. DIN 1480 ist in der Mitte offen, damit Sie jederzeit sehen, wie weit der linke und rechte Teil eingeschraubt ist. Diese Spanschlösser haben auf beiden Seiten jeweils ein Anschweißende. Spanschlösser werden verwendet um eine Stange, ein Seil oder eine Kette auf Zug zu bringen, um eine Konstruktion auszusteifen oder zu sichern.   mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

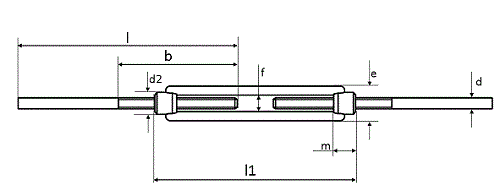

Technische Maße für DIN 1480 Spannschlösser, geschmiedet, offen, AE = mit 2 Anschweißenden

Legende:
Maße (d)
= Durchmesser-Gewinde für metrisches Maß (M)
e
= Durchmesser-Rohr gesamt (Spannschlößer)
m
= Länge-Rohr seitlich (Spannschlößer)
d2
= Durchmesser-Rohr seitlich (Spannschlößer)
l1
= Länge-Schloss
l
= Länge-Anschweißenden
b
= Länge-Gewinde

Maße (d) M6 M8 M10 M12 M16 M20 M24 M30 M36
l1 110 110 125 125 170 200 255 255 295
l 120 120 150 150 190 200 260 260 300
b 65 65 75 75 100 120 150 150 180
Nachstellbar (in mm) 65 65 70 70 100 120 135 135 160
Gewicht (in kg/St.) 0,11 0,16 0,36 0,44 0,92 1,7 3,5 4,53 7,5
e 19 23 30 34 42 52 60 74 86
d2 12 15 18 21 27 34 39 45 55
m 12 15 18 21 27 34 39 45 55

weitere Informationen



Ausführungen von Spannschlössern

Meist werden Spannschlösser mit Anschweißenden, Ringösen oder Ringhaken angeboten. Mit einem Ringhaken können Sie das Spannschloss z. B. an einer im Beton verankerten Ringmutter verbinden. Die Ringöse ist genau das Gegenteil; hier können Sie das Spannschloss sichern oder ein Seil durchfädeln. Die Anschweißenden können wahlweise in Beton vergossen oder an ein Werkstück angeschweißt werden.



Werkstoffe bei DIN 1480 offenen Spannschlössern mit 2 Anschweißenden, geschmiedet

Meist werden Spanschlösser in Bereichen verwendet, wo kein Rost erwünscht ist. Daher liefern wir sie in Stahl verzinkt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
