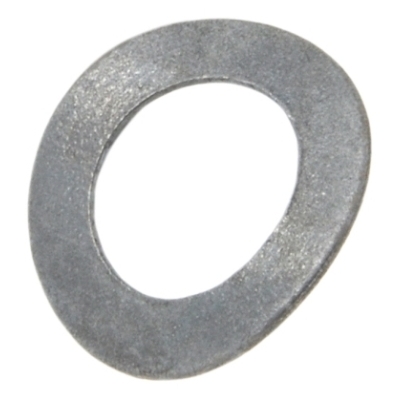

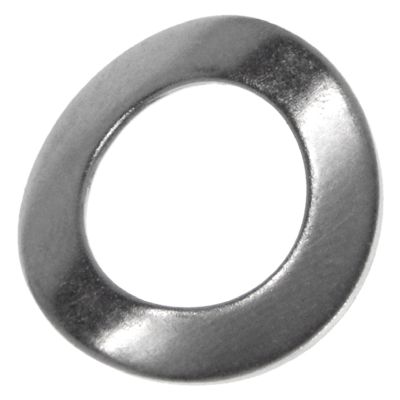

DIN 137 Federscheiben Form A = gewölbt

DIN 137 Federscheiben Form A = gewölbt sind aus Blech ausgestanzte, nachträglich verformte Sicherungsmittel für Schraubenverbindungen. Sie werden meist dazu verwendet, um eine Mutter daran zu hindern, sich vom Bolzen, der Welle oder einer Schraube zu lösen. Bei der Montage wird die Federscheibe unten zwischen Mutter und Untergrund eingelegt. Federscheiben sind genormt nach DIN 137 und unterscheiden sich in der Form. Federscheiben der Form A sind gewölbt, also nur einseitig gebogen, anders als Form B. mehr ...


Technische Maße für DIN 137 Federscheiben Form A = gewölbt

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h max.
= Höhe
d2
= Durchmesser-Außen
d1
= Durchmesser-Innen
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

Maße 1,2 1,4 1,7 2 2,3 2,6 3 3,5 4 5 6 8 10
für Gewinde M1 M1,2 M1,5 M2 M2,3 M2,5 M3 M3,5 M4 M5 M6 M8 M10
d1 1,3 1,5 1,8 2,2 2,5 2,8 3,2 3,7 4,3 5,3 6,4 8,4 10,5
d2 3 3 4 4,5 5 5,5 6 7 8 10 11 15 18
s 0,2 0,25 0,25 0,3 0,3 0,3 0,4 0,4 0,5 0,5 0,5 0,5 0,8
h max. 0,8 0,9 0,9 1 1 1,1 1,3 1,4 1,6 1,8 2,2 3,4 4

weitere Informationen



Funktionsweise von Federscheiben DIN 137 Form A

Die spezielle Form der Federscheiben bewirkt, dass bei der Montage das Innengewinde der Mutter und das Außengewinde der Schrauben beim Festdrehen fest gegeneinander verspannt werden. Der entstehende Druck erzeugt Reibung, welche das unbeabsichtigte Lösen der Mutter durch Vibrationen vermeiden kann. Ein weiterer Effekt ist die vergrößerte Auflagefläche, welche für eine bessere Kraftübertragung sorgt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
