DIN 508 T-Nutensteine (ISO 299)

DIN 508 T-Nutensteine sind eine besondere Form der Muttern, welche ein metrisches Innengewinde und einen T-Nutenkopf haben. Dieser Kopf ist, seitlich betrachtet, wie ein T-geformt. Mit dem unteren Teil gleitet der T-Nutenstein in einer Profilschiene. Wird die eingebrachte Schraube festgezogen, arretiert der T-Nutenstein. Wir liefern DIN 508 T-Nutensteine in Stahl 10 blank.

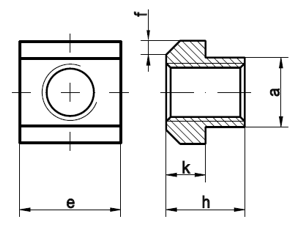

Technische Maße für DIN 508 T-Nutensteine (ISO 299)

Legende:
k
= Höhe-Kopf
h
= Höhe-Gesamt
e
= Seitenlänge-Vierkantansatz
f
= Länge-Fase
a
= Breite-Nutstein
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)

Maße M 5 M 6 M 8 M 10 M 12 M 16 M 20 M 24
a 6 8 10 12 14 18 22 28
e 10 13 15 18 22 28 35 44
f 1,6 1,6 1,6 2,5 2,5 2,5 2,5 4
h 8 10 12 14 16 20 28 36
k 4 6 6 7 8 10 14 18

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
