Art. Setzmuttern

Setzmuttern oder Einpressmuttern haben einen gezahnten Kragen, der in ein Loch eines Bleches gepresst wird. Die Schraube wir über das rückseitige metrische Innengewinde (M) als rechtsdrehendes Regelgewinde eingebracht. Der im Kragen eingebrachte Zahnkranz nimmt das Anzugsdrehmoment auf. mehr ...

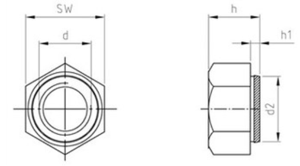

Technische Maße für Art. Setzmuttern

Legende:
Maße (d)
= Durchmesser für metrisches Maß (M) (Nennmaß)
h
= Höhe-Gesamt
Antrieb
= Schlüsselweite
h1
= Höhe-Flansch
d2
= Durchmesser-Flansch

Maße (d) 2 2,5 3 4 5 6 8 10 12 16 20
d2 4,7 4,7 4,7 5,7 6,75 8,3 10,3 12,85 14,85 18,85 23,4
h 3 3 3 3,0 4 5 6,5 8 10 13 16
h1 0,9 0,9 0,9 0,9 0,9 0,9 1,8 1,8 2,8 3,4 3,9
Antrieb 5,5 5,5 5,5 7 8 10 13 15 17 22 27
Bohrloch Ø mit Tol. H11 4,5 4,5 4,5 5,5 6,5 8,0 10,0 12,5 14,5 18,5 -

weitere Informationen



Setzmuttern liefern wir in Stahl verzinkt und Edelstahl Rostfrei A2.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
