Feingewinde

Sechskantschrauben mit Flansch ähnlich DIN 6921, mit Sperrverzahnung sind Sechskantschrauben mit einer am unteren Ende angebrachten vergrößerten Auflagefläche und zusätzlichen Sperrzähnen. Dadurch entsteht besserer Kontakt zwischen der Schraube und der Oberfläche, was einen besseren Halt zur Folge hat. Außerdem werden durch die größere Fläche Beschädigungen oder Abdrücke der Schraube auf weichen Metallen oder Kunststoffen vermieden. Die Sperrzähne sorgen für zusätzliche Reibung und damit einen noch besseren Halt der Schraube. mehr ...

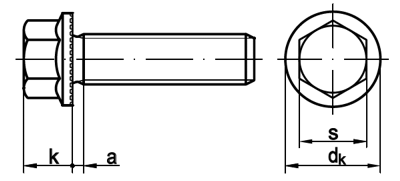

Technische Maße für Feingewinde

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b bei l < 125mm
= Länge-Gewinde
b2 bei l > 125mm < 200 mm
= Länge-Gewinde
a max
= Länge-Schaft (gewindeloser Teil)

Maße (d) M5 M6 M8 M10 M12 M14 M16
a max 1,6 2 2,5 3 3,5 4 4
b bei l < 125mm 16 18 22 26 30 34 38
b2 bei l > 125mm < 200 mm 22 24 28 32 36 40 44
dk 11,2 14,2 18,2 21 24 27,5 31
k 4,3 5,5 7 8,5 10 12 14
s 8 10 13 15 17 19 22
Anz. Rippen 28 36 48 48 60 60 72

weitere Informationen



Besonderheit: Feingewinde

Diese Schrauben haben ein metrisches Feingewinde. Feingewinde hat je Zentimeter eine höhere Anzahl an Gewindegängen, das Gewinde dichtet daher besser ab und die Verbindung ist fester.



Wo verwendet man Sechskantschrauben mit Flansch und Sperrverzahnung?

Flanschschrauben werden dort verwendet, wo ein besonders sicherer Halt notwendig ist, z. B. bei Radbolzen, bei Auspuffaufhängungen oder Adapterblechen.



Flanschschrauben und Sperrzähne

Um die Flanschschrauben zusätzlich gegen Verdrehen zu sichern, bieten wir Flanschschrauben mit Sperrzähnen an. Diese aufgeraute Oberfläche des Flansches verhakt sich beim Festziehen mit dem Untergrund und sichert die Mutter zusätzlich gegen unbeabsichtigtes Lösen.



Varianten und Werkstoffe von Sechskantschrauben mit Flansch, ähnlich DIN 6921, mit Sperrverzahnung und Feingewinde

Für Anwendungen im Maschinenbau oder bei der Konstruktion setzt man Flanschmuttern mit erhöhter Festigkeit, z. B. Stahl Klasse 8 oder Klasse 10 ein. Diese Stähle sind auf Wunsch auch mit einem Korrosionsschutz, meist einer galvanischen Verzinkung, behandelt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
