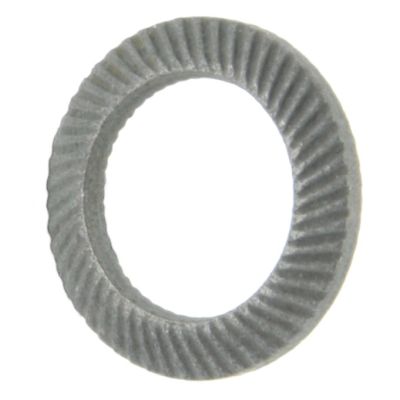

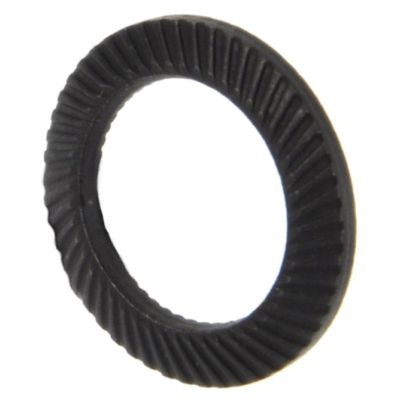

verstärkte Form (Art. Sicherungsscheiben Form VS, Original SCHNORR)

Schnorr-Sperrzahnscheiben VS, beidseitig gezahnt, VS=verstärkt, bei Federstahl für Schrauben Festigkeitsklasse 10.9 haben auf beiden Seiten eingepresste Sperrringe. Diese sichern die Scheibe gegen Verdrehen und verzahnen sich mit dem Untergrund. Dadurch wird eine bessere Kraftübertragung ermöglicht. Zusätzlich ist, anders als z. B. bei Fächerscheiben, das Verkratzen der Oberfläche deutlich geringer und auch weniger sichtbar. Sperrkantscheiben verlieren ihre Sicherungswirkung auch bei steigender Kraft nicht, anders als Federringe. Sie sind verstärkt, um höhere Kräfte zu tolerieren. mehr ...

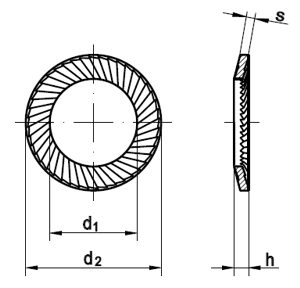

Technische Maße für verstärkte Form (Art. Sicherungsscheiben Form VS, Original SCHNORR)

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h
= Höhe
d2
= Durchmesser-Außen
d1
= Durchmesser-Innen

Maße 5 6 8 10 12 14 16 18 20 22 24 27 30
d1 5,3 6,4 8,4 10,5 13 15 17 19 21 23 25,6 28,6 31,6
d2 9 10 13 16 18 22 24 27 30 33 36 39 45
s 1 1 1,2 1,5 1,5 1,5 2,0 2,0 2,0 2,0 2,5 2,5 2,5
h 1,3 1,4 1,7 2,0 2,1 2,2 2,6 2,7 2,8 3,0 3,4 3,5 3,8
für Zoll 3/16 - 5/16 3/8 - 9/16 5/8 - - 7/8 - - 1 1/8

weitere Informationen

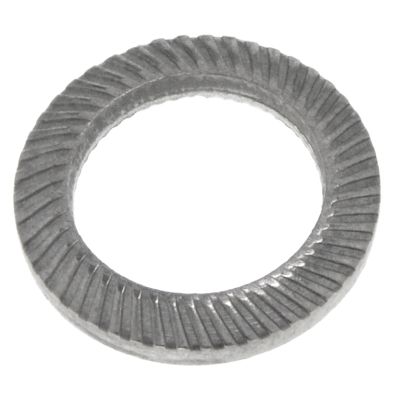

Wir liefern diese Schnorr®-Scheiben in Federstahl blank und verzinkt sowie in Edelstahl Rostfrei A2. Diese Scheiben gibt es neben der verstärkten auch noch in der normalen Form (S).

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
