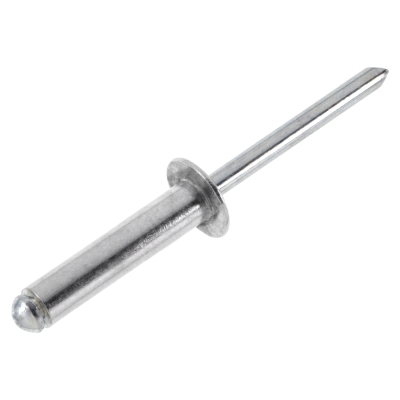

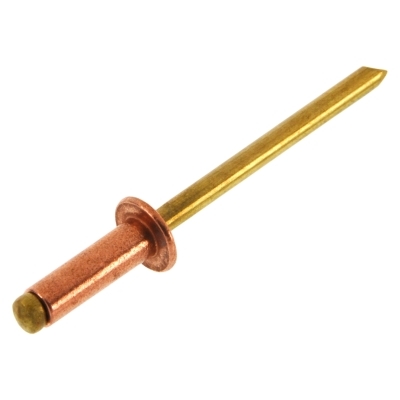

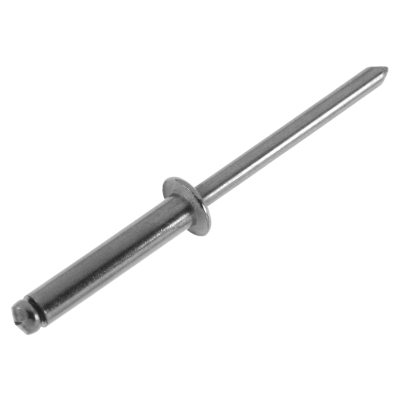

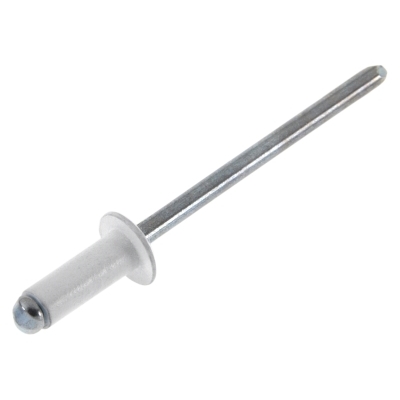

Art. Offene Blindniete mit Flachkopf

Offene Blindnieten mit Flachkopf sind eine spezielle Form des Hohlniets,  die über eine spezielle Blindnietzange verarbeitet werden und zur Verarbeitung nur Zugang zu einer Seite des Bauteils benötigen, das verbunden werden soll. Sie werden auch als Popniet(en) oder Zugdornniet(en) bezeichnet. Der "Kopf" der Blindniete ist als Flachkopf ausgeführt sein. Sie haben einen normal großen Kopf - es gibt auch Blindnieten mit großem Flachkopf. mehr ...


Technische Maße für Art. Offene Blindniete mit Flachkopf

Legende:
Nenn-Ø
= Durchmesser (Nennmaß)
D2
= Durchmesser-Kopf
Klemmbereich
= Klemmbereich
k
= Höhe-Kopf
Länge
= Länge-Gesamt
Bohrer Ø
= Durchmesser-Vorbohren

Nenn-Ø333333333,23,23,2
Länge56810121618206810
Klemmbereich1,5-2,52,5-3,54,5-5,05,0-7,07,0-9,011,0-13,013,0-15,015,0-17,01,5-3,53,5-5,05,0-7,0
D26,56,56,56,56,56,56,56,56,56,56,5
k1,01,01,01,01,01,01,01,01,01,01,0
Bohrer Ø3,13,13,13,13,13,13,13,13,33,33,3
Nenn-Ø3,23,23,23,24444444
Länge12161820681012161820
Klemmbereich7,0-9,011,0-13,013,0-15,015,0-17,01,5-3,04,0-5,05,0-6,56,5-8,510,5-12,510,5-12,514,5-16,5
D26,56,56,56,58888888
k1,01,01,01,01,21,21,21,21,21,21,2
Bohrer Ø3,33,33,33,34,14,14,14,14,14,14,1
Nenn-Ø44,84,84,84,84,84,85555
Länge25810121620258101214
Klemmbereich16,5-21,52,5-4,54,5-6,06,0-8,010,0-12,014,0-15,015,0-20,02,5-4,54,5-6,06,0-8,08,0-10,0
D289,59,59,59,59,59,59,59,59,59,5
k1,21,31,31,31,31,31,31,31,31,31,3
Bohrer Ø4,14,94,94,94,94,94,95,15,15,15,1
Nenn-Ø55555555566
Länge1618202530354045501012
Klemmbereich10,0-12,012,0-14,014,0-15,015,0-20,020,0-25,025,0-30,030,0-35,035,0-40,040,0-45,03,0-5,05,0-7,0
D29,59,59,59,59,59,59,59,59,51212
k1,31,31,31,31,31,31,31,31,31,51,5
Bohrer Ø5,15,15,15,15,15,15,15,15,16,16,1
Nenn-Ø6666,46,46,46,46,4
Länge1620251216182025
Klemmbereich7,0-11,013,0-15,015,0-20,02,0-6,06,0-10,010,0-12,012,0-14,014,0-18,0
D21212121313131313
k1,51,51,51,81,81,81,81,8
Bohrer Ø6,16,16,16,56,56,56,56,5

weitere Informationen



Offene Blindnieten mit Flachkopf und deren Verwendungszweck

Typische Einsatzbereiche von Blindnieten sind alle Verbindungen von zwei Blechen, Gehäusen oder sonstigen Materialien. Einsatz finden Blindnieten im Flugzeugbau, PKW- , LKW-, Kfz-Bereich, dem Maschinen- und Anlagenbau, der Modellbautechnik oder im Schiffsbau. Anders als eine Schraubverbindung können Blindnietverbindungen zwar schneller hergestellt, aber auch deutlich schwieriger wieder gelöst werden.



Montage von Offenen Blindnieten mit Flachkopf®

Zur Befestigung einer Blindniete muss zunächst ein Loch passend zum Durchmesser der Niete gebohrt werden, durch welches der Niet mit dem Dorn eingesteckt wird. Mit Hilfe einer Blindnietzange wird der hervorstehende Dorn, das Ende der Niete, nach Außen gezogen. Durch diesen Vorgang kommt es zu einer Verformung des oberen Teils der Blindniete (dem Niet), welcher dann einen Wulst bildet und so die Bauteile verbindet. Nachdem die Verbindung hergestellt ist, reißt der Dorn entlang einer bereits in der Blindniete vorhandenen Sollbruchstelle ab.



Material und Werkstoffe bei Offene Blindnieten mit Flachkopf

Die Angabe des Werkstoffs bei Blindnieten ist immer zweiteilig, z.B. Stahl-Stahl. Der erste Werkstoff steht für den Niet, also den "oberen" Teil der Blindniete, der sich später zu einer Wulst umformt. Der zweite Teil hinter dem Bindestrich steht für den Werkstoff des Dorns, an dem später die Blindniete mit der Blindnietzange angezogen wird.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
