   |    Normen-Umstellung

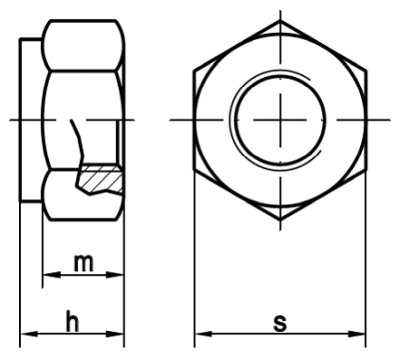

ISO 10511
Sechskantmuttern, Polyamidklemmteil, niedrige Form (=Standard)
(austauschbar mit DIN 985)
Kein Bild vorhanden
MaßeM 2,5*M 3M 4M 5M 6M 7M 8M 10M 12M 14M 16M 18M 20
h max.45566,88,610,211,312,418,514,9
m min.-2,42,93,244,75,56,589,510,51314
s55,578101113161821242730
MaßeM 22M 24M 27M 30M 33M 36M 39M 42M 45M 48
h max.17,822,225,5
m min.15151719222527293236
s34364146505560657075
Normenumstellungs-Tabelle

DIN Durchmesser DIN Hinweistext DIN Änderungstext ISO Durchmesser ISO Hinweistext ISO
DIN 985 3 SW=5,5; m=4 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 3 SW=5,5; m=3,9
DIN 985 7 SW=11; m=7,5 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 7 Abmessung M 7 entfällt in der ISO-Norm
DIN 985 8 SW=13; m=8 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 8 SW=13; m=6,76
DIN 985 10 SW=17; m=10 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 10 SW=16; m=8,56
DIN 985 12 SW=19; m=12 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 12 SW=18; m=10,23
DIN 985 14 SW=22; m=14 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 14 SW=21; m=11,32
DIN 985 16 SW=24; m=16 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 16 SW=24; m=12,42
DIN 985 18 SW=27; m=18,5 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 18 Abmessung M 18 entfällt in der ISO-Norm
DIN 985 20 SW=30; m=20 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 20 SW=30; m=14,9
DIN 985 22 SW=32; m=22 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 22 SW=34; m=?
DIN 985 24 SW=36; m=24 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 24 SW=36; m=17,8
DIN 985 27 SW=41; m=27 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 27 Abmessung M 27 entfällt in der ISO-Norm
DIN 985 30 SW=46; m=30 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 30 SW=46; m=22,2
DIN 985 33 SW=50; m=33 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 33 Abmessung M 33 entfällt in der ISO-Norm
DIN 985 36 SW=55; m=36 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 36 SW=55; m=25,5
DIN 985 39 SW=60; m=39 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 39 Abmessung M 39 entfällt in der ISO-Norm
DIN 985 42 SW=65; m=42 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 42 Abmessung M 42 entfällt in der ISO-Norm
DIN 985 45 SW=70; m=45 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 45 Abmessung M 45 entfällt in der ISO-Norm
DIN 985 48 SW=75; m=48 Mutternhöhen (m) und Schlüsselweiten (SW) ab M 3 teilweise geändert ISO 10511 48 Abmessung M 48 entfällt in der ISO-Norm

Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Technische Maße können teilweise umfangreicher als unser Lieferprogramm sein. © Wegertseder GmbH 1984 - 2025. Die kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder veränderte Entnahme nachvollziehbar machen.
