   |    Normen-Umstellung


DIN 7982 Z

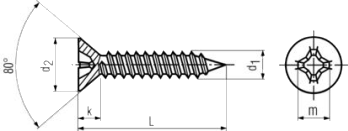

DIN 7982 Senk-Blechschrauben mit POZIDRIVE-Kreuzschlitz PZ, C= mit Spitze
(austauschbar mit ISO 7050 Z)
Kein Bild vorhanden
Maße (d1) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3 8
d2 (DIN) 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4 15,8
d2 (ISO) 3,8 5,5 7,3 - 8,4 9,3 10,3 11,3 -
k (DIN) 1,3 1,7 2,1 2,3 2,5 3 3,4 3,8 4,65
k (ISO) 1,1 1,7 2,35 - 2,6 2,8 3 3,15 -
m 2,5 3 4,2 4,6 4,7 5,1 6,8 7,1 -
Antrieb 0 0 1 1 2 2 2 3 3
d2, k der Lagerware bitte anfragen
Normenumstellungs-Tabelle

DIN Durchmesser DIN Hinweistext DIN Änderungstext ISO Durchmesser ISO Hinweistext ISO
DIN 7982Z 2,2 k=1,3; dk=4,3 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 2,2 k=1,1; dk=3,8
DIN 7982Z 2,9 k=1,7; dk=5,5 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 2,9 k=1,7; dk=5,5
DIN 7982Z 3,5 k=2,1; dk=6,8 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 3,5 k=2,35; dk=7,3
DIN 7982Z 3,9 k=2,3; dk=7,5 ISO 7050Z 3,9 Abmessung 3,9 entfällt in der ISO-Norm
DIN 7982Z 4,2 k=2,5; dk=8,1 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 4,2 k=2,6; dk=8,4
DIN 7982Z 4,8 k=3; dk=9,5 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 4,8 k=2,8; dk=9,3
DIN 7982Z 5,5 k=3,4; dk=10,8 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 5,5 k=3; dk=10,3
DIN 7982Z 6,3 k=3,8; dk=12,4 Senkwinkel geändert: DIN 80°/ ISO 90° Kopfhöhen (k) und Kopfdurchmesser (dk) geändert ISO 7050Z 6,3 k=3,15; dk=11,3

Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Technische Maße können teilweise umfangreicher als unser Lieferprogramm sein. © Wegertseder GmbH 1984 - 2026. Die kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder veränderte Entnahme nachvollziehbar machen.
