DIN 3016 D1
DIN 3016 Halterungsschellen, Form D1, mit Gummiprofil
(entspricht keiner anderen Norm)
Kein Bild vorhanden

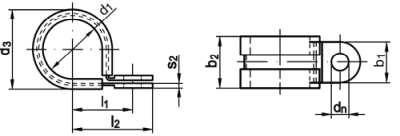

Maße (d1) 4 bis 20 4 bis 25 5 bis 14 15 bis 45 10 bis 25
b1 9 12 15 15 20
b2 13 15 19 19 25
dn 4,3 5,3 6,4 6,4 8,4
d3 d1 + 5,2 d1 + 5,8 d1 + 7,4 d1 + 7,4 d1 + 9
L1 d1/2 + 4,7 d1/2 + 6,8 d1/2 + 9,7 d1/2 + 9,7 d1/2 + 12,5
L2 d1/2 + 9,2 d1/2 + 13 d1/2 + 17,2 d1/2 + 17,2 d1/2 + 22,5
