Sie sind hier: Startseite -> Stifte, Stangen, Bolzen -> Stifte ohne Gewinde -> Kerbstifte -> ISO 8740 Zylinderkerbstifte

ISO 8740 Zylinderkerbstifte
ähnlich DIN 1473 Zylinderkerbstifte:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen

haben eine zylindrische Form und eine eingebrachte Kerbe. Sie haben auf beiden Seiten denselben Durchmesser. Wir bieten diese Zylinderkerbstifte in Stahl blank oder Edelstahl Rostfrei A1 an. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

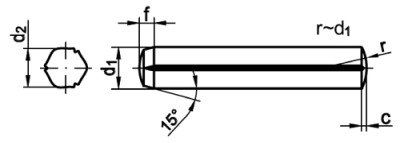

Technische Maße für ISO 8740 Zylinderkerbstifte

Legende:
Maße (d1)
= Durchmesser (Nennmaß)
f
= Höhe-Stumpf
c
= Höhe-Kopf
d2
= Durchmesser (aufgeweitet)
r
= Radius-Kopf

Maße (d1) 1,5 2 2,5 3 4 5 6 8 10 12
d2 1,6 - 1,63 2,10 - 2,15 2,60 - 2,70 3,20 - 3,30 4,15 - 4,30 5,15 - 5,30 6,15 - 6,35 8,20 - 8,40 10,20 - 10,45 12,25 - 12,50
c 0,2 0,25 0,3 0,4 0,5 0,63 0,85 1 1,2 1,6
Abscherkraft in kN 1,6 2,84 4,4 6,4 11,3 17,6 25,4 45,2 70,4 101,8

weitere Informationen



Verwendung von ISO 8740 Zylinderkerbstiften

Diese Kegelkerbstifte werden meist im Kfz-Bereich, Maschinen- oder Anlagenbau und in der Feinmechanik verwendet.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
