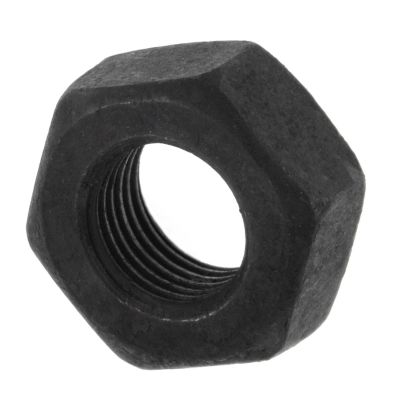

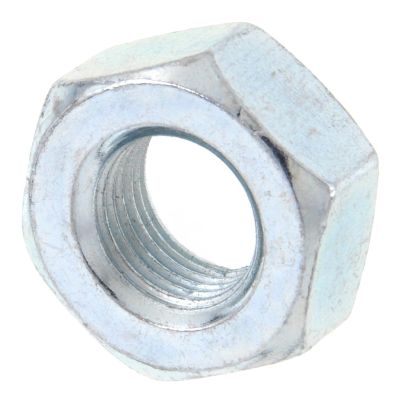

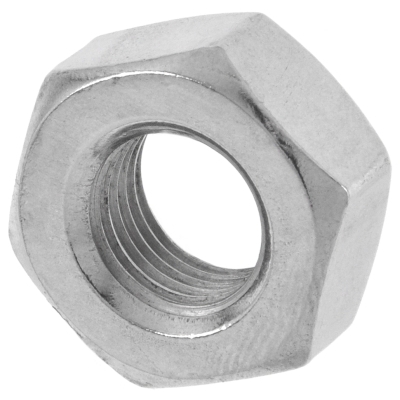

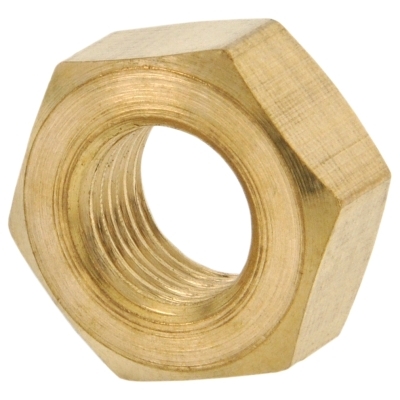

ISO 8673 Sechskantmuttern ISO-Typ 1, FEIN-Gewinde
ähnlich DIN 934 Sechskantmuttern: Mutternhöhen (m) und Schlüsselweiten (SW) ab M 5 teilweise geändert

ISO 4032 Sechskantmuttern mit ISO-Schlüsselweiten und FEIN-Gewinde sind normal hohe mit einem Innengewinde versehene Gegenstücke zu einer Schraube oder einem Gewindebolzen. Beide zusammen bilden eine Schraubverbindung. Einfach gesagt: eine Sechskantmutter hat nur ein Innengewinde und keinen eigenen Kopf mit Antrieb (Ausnahmen sind die Muttern mit Sechskantansatz). Sie haben ein rechtsdrehendes metrisches FEIN-Gewinde, das rechtsgängig ist (Mf). Das Feingewinde hat mehr Gewindegänge je Zentimeter, was eine bessere Kraftübertragung ermöglicht und die Verbindung dichter macht. mehr ...


Technische Maße für ISO 8673 Sechskantmuttern ISO-Typ 1, FEIN-Gewinde

Legende:
Maße (d)
= Durchmesser für metrisches Maß (M) (Nennmaß)
m
= Höhe-Gesamt
s
= Schlüsselweite
e
= Eckenmaß

Maße (d)M 1M 1,2M 1,4M 1,6M 1,7M 2M 2,3M 2,5M 2,6M 3M 3,5M 4M 5M 6M 7M 8M 10
m0,811,21,31,41,61,8222,42,83,24,75,25,56,88,4
s2,5333,23,544,5555,567810111316
Maße (d)M 12M 14M 16M 18M 20M 22M 24M 26M 27M 30M 33M 36M 39M 42M 45M 48M 52
m10,812,814,815,81819,421,52223,825,628,73133,434363842
s1821242730343641414650556065707580
Maße (d)M 56M 60M 64M 68M 72M 76M 80M 85M 90M 95M 100M 105M 110M 120
m4548515458616468727580828895
s859095100105110115120130135145150155175

weitere Informationen



ISO-Schlüsselweite im Vergleich zu DIN

Bei der ISO-Norm wurden geringere Schlüsselweiten der Muttern vorgeschrieben. Ziel war es, Material in der weltweiten Produktion zu sparen. Das Gewinde ist bei beiden Normen jedoch identisch.



Anwendungsbereich von ISO 4032 Sechskantmuttern, ISO-Schlüsselweiten

Die Anwendungen für Sechskantmuttern sind unzählig. Besonders häufig werden Sechskantmuttern im Maschinen- und Anlagenbau, der Elektrotechnik, beim Heim- und Handwerken oder im Hobby für neuere Motorräder oder Autos verwendet.



Zubehör für ISO 4032 Sechskantmuttern, ISO-Schlüsselweiten, FEIN-Gewinde

Sechskantmuttern sollten idealerweise mit einer Unterlegscheibe oder einer Schraubensicherung gesichert werden. Durch den größeren Durchmesser einer Scheibe (vgl. DIN 9021 Scheiben mit 3-fachem Außendurchmesser) wird die Kraft, welche auf die Mutter wirkt, besser auf das Trägermaterial verteilt und die Mutter drückt sich nicht in den Werkstoff ab.



Sortimente - (fast) immer die passende Sechskantmuttern zur Hand!

Unsere Sechskantmuttern-Sortimente sind die ideale Ergänzung in Ihrer Werkstatt, damit Ihnen nie die passende Sechskantmutter ausgeht. Natürlich erhalten Sie auch Sortimente mit speziellen Sechskantmuttern.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
