ISO 7046 Senkschrauben mit Phillips-Kreuzschlitz H
ähnlich DIN 965 Senkschrauben mit Phillips-Kreuzschlitz PH: Kopfhöhen (k) und Kopfdurchmesser (dk) ab M 3 geändert

sind Gewindeschrauben mit metrischen Regelgewinde (M) und einem versenkbaren Senkkopf. Der Senkkopf sorgt dafür, dass die Schraube - wenn vorgesenkt wurde - plan mit dem Untergrund abschließt. Außerdem erreicht man dadurch eine bessere Verbindung, da die Schraube in das Material eintaucht. Als Antrieb haben sie einen handelsüblichen Phillips-Kreuzschlitz PH, den Sie mit einem PH-Bit oder einer PH-Stecknuss verarbeiten können. mehr ...

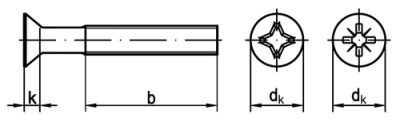

Technische Maße für ISO 7046 Senkschrauben mit Phillips-Kreuzschlitz H

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
b mind.
= Länge-Gewinde
Antrieb
= Antrieb-Phillips-Kreuzschlitz (PH)

Maße M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10
dk 3 3,8 4,7 5,5 8,4 9,3 11,3 15,8 18,3
k 1 1,2 1,5 1,65 2,7 2,7 3,3 4,65 5
b mind. 15 16 18 19 22 25 28 34 40
n 0,4 0,5 0,6 0,8 1 1,2 1,6 2 2,5
Antrieb 0 1 1 1 2 2 3 4 4

weitere Informationen



Wo werden ISO 7046 Senkschrauben mit Phillips-Kreuzschlitz verwendet?

Häufig werden ISO 7046 Senkschrauben mit Phillips-Kreuzschlitz im Maschinen- und Anlagenbau, Elektrotechnik, Modellbau oder für Oldtimer-Autos oder Motorräder zum Verschrauben von Bauteilen, Verkleidungen oder Gehäusen verwendet.



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
