ISO 4014 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk
ähnlich DIN 931 Sechskantschrauben mit Schaft: Schlüsselweiten (SW) teilweise geändert

sind Schrauben mit Gewinde, bei denen der Kopf in Form eines Außensechskant geformt wurde. Sie sind das TOP-Produkt im Schraubenhandel. Die Schraube hat ein Teilgewinde - also einen gewindelosen Schaft sowie ein daran anschließendes Gewinde. Produktionsbedingt kann ein kleiner gewindeloser Spalt zwischen Kopfunterseite und Gewinde vorhanden sein. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. Sechskantschrauben mit Teilgewinde werden häufig im Maschinen- und Anlagenbau, bei Autos, Motorrädern, Landmaschinen, LKWs oder in der Mess- und Elektrotechnik verwendet. mehr ...

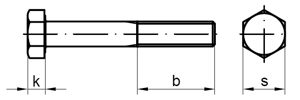

Technische Maße für ISO 4014 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b1 (l < 125 mm)
= Länge-Gewinde
b2 (l < 200 mm)
= Länge-Gewinde
b3 (l > 200 mm)
= Länge-Gewinde

MaßeM 2M 3M 4M 5M 6M 7M 8M 10
s45,57810111316
k1,422,83,544,85,36,4
b1 (l < 125 mm)1012141618202226
b2 (l < 200 mm)---2224262832
b3 (l > 200 mm)-------45
MaßeM 12M 14M 16M 18M 20M 22M 24
s18212427303436
k7,58,81011,512,51415
b1 (l < 125 mm)30343842465054
b2 (l < 200 mm)36404448525660
b3 (l > 200 mm)49535761656973

weitere Informationen



ISO-Schlüsselweite im Vergleich zu DIN

Bei der ISO-Norm wurden geringere Schlüsselweiten der Muttern vorgeschrieben. Ziel war es, Material in der weltweiten Produktion zu sparen. Das Gewinde ist bei beiden Normen jedoch identisch.



Besonderheiten bei Teilgewinde-Schrauben

Das Gewinde reicht nicht bis zum Kopf. Diese Schrauben bestehen aus dem Gewindeteil und einem gewindelosen Schaft. Die exakte Gewindelänge ist zwar grundsätzlich genormt, jedoch ist es heute meist dem Hersteller überlassen, die lange der Schaft produziert wird, da die DIN-Normen abgekündigt sind. Teilgewinde-Sechskantschrauben werden in größeren Längen produziert als die Vollgewinde-Schrauben, dafür aber finden Sie in Teilgewinde keine extrem kurzen Sechskantschrauben.



Vorteile von ISO 4014 Sechskantschrauben mit Schaft, ISO-Schlüsselweiten

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.



Unsere Werkstoffe für ISO 4014 Sechskantschrauben mit Schaft, ISO-Schlüsselweiten

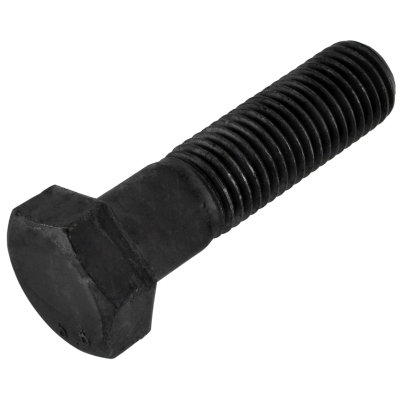

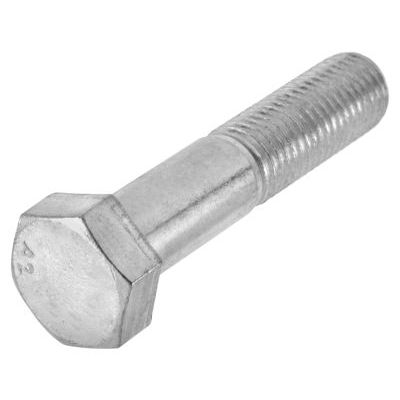

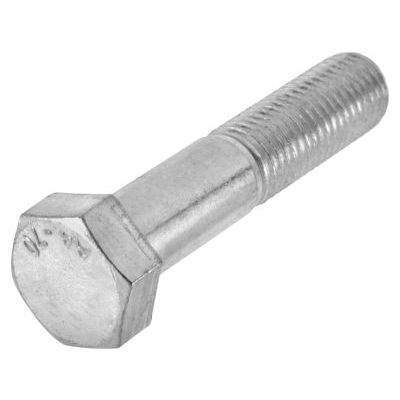

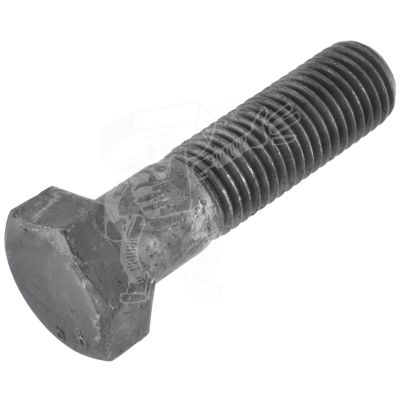

Sechskantschrauben im Außenbereich sollten mindestens im Werkstoff Rostfrei A2 ausgeführt werden. Wenn dauerhafter Kontakt mit Wasser oder vorübergehender Kontakt mit Salzwasser oder Säuren besteht, sollte in Rostfrei A4 ausgeführt werden. Für Anwendungen im Stahlbau oder Maschinenbau sind hochfeste Schrauben in der Festigkeit 8.8, 10.9 oder 12.9 verfügbar. Diese sind wahlweise blank oder oberflächenbehandelt (z. B. galvanisch verzinkt oder feuerverzinkt).

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
