ISO 12474 Zylinderschrauben, mit Innensechskant, FEIN-Gewinde
ähnlich DIN 912 Zylinderschrauben, mit Innensechskant: keine gravierenden Änderungen

ISO 12474 Zylinderschrauben, mit Innensechskant, FEIN-Gewinde sind das TOP-Produkt im Bereich Schrauben. Eingesetzt fast überall im Maschinen- und Anlagenbau, der Kfz-Technik oder am Bau sind Schrauben mit Zylinderkopf (und meist Innensechskant) bis heute unverzichtbar. Sie werden auch als Innensechskantschrauben bezeichnet. Die Montage erfolgt mit Innensechskant- oder Winkelschlüsseln. Diese Schrauben haben ein metrisches FEIN-Gewinde. Dieses FEIN-Gewinde hat je Zentimeter mehr Gewindegänge als metrisches Regelgewinde und dichtet deshalb besser ab und hält fester. Der Nachteil ist, dass die Schraube mehr Umdrehungen benötigt, um eingedreht zu werden. mehr ...

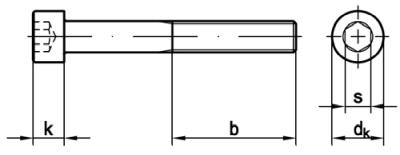

Technische Maße für ISO 12474 Zylinderschrauben, mit Innensechskant, FEIN-Gewinde

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b
= Länge-Gewinde

MaßeM 1,4M 1,6M 2M 2,5M 3M 4M 5M 6M 8M 10
dk2,633,84,55,578,5101316
k1,41,622,53456810
s1,31,51,522,534568
b14151617182022242832
MaßeM 12M 14M 16M 18M 20M 22M 24M 27M 30M 33
dk18212427303336404550
k12141618202224273033
s10121414171719192224
b36404448525660667278
MaßeM 36M 39M 42M 45M 48M 52*M 56M 64M 72
dk5458636872788496108
k363942454852566472
s272732363636414555
b849096102108116124140156

weitere Informationen



Besonderheiten bei Zylinderschrauben-Schrauben

Zylinderschrauben haben einen kleineren Kopfdurchmesser, weshalb man für diese spezielle, kleinere Scheiben nach DIN 433 verwendet. Die Gewindelänge ist nicht genormt. Meist gilt, dass kurze Zylinderschrauben ein Vollgewinde und ab einer nicht genau definierten Gesamtlänge ein Teilgewinde mit gewindelosem Schaft haben.



Der Innensechskant – Das Mitnahmeprofil im Schraubenkopf

Zylinderschrauben mit Innensechskant verfügen über das namensgebende, sechseckige Mitnahmeprofil im Schraubenkopf. Insbesondere in Deutschland wird anstelle „Innensechskant“ häufig das Akronym INBUS verwendet. INBUS ist die Abkürzung für „Innensechskantschraube Bauer und Schaurte“ und leitet sich vom Ersthersteller Bauer & Schaurte ab. Entgegen der eigentlich korrekten Aussprache wird INBUS häufig als „Imbus“ ausgesprochen. Bereits seit 1910 ist das Verfahren zur Herstellung von Innensechskantschrauben bekannt und patentiert.

Heute gehört die Marke INBUS® (DE 477514) der  INBUS IP GmbH, Breckerfeld, Germany.



Vorteile der Zylinderschrauben mit Innensechskant und Feingewinde gemäß ISO 12474

Zylinderschrauben mit Innensechskant eignen sich hervorragend für Schraubenverbindungen, bei denen die Schraubenköpfe nur schwer zugänglich sind. Für ein Anziehen der Schrauben reicht es aus, wenn die Schraubenköpfe von oben, beispielsweise über eine Bohrung, zu erreichen sind. Die für das Festziehen benötigten Innensechskantschlüssel sind überaus preiswert in der Herstellung, so dass sich die Schraubenschlüssel bestens als Massenartikel bei Bausätzen – Möbel etc. – beilegen lassen. Die runde Form der Zylinderschrauben minimiert darüber hinaus die Verletzungsgefahr und vermeidet, dass sich Textilien oder Teile festhaken können.



Zubehör, Sortimente für ISO 12474 Zylinderschrauben, mit Innensechskant, FEIN-Gewinde

Für Zylinderschrauben sollten Sie auch an passendes Zubehör denken. Verwenden Sie nicht die normalen Unterlegscheiben sondern Unterlegschreiben für Zylinderschrauben nach DIN 433, welche einen kleineren Außendurchmesser haben und somit nicht deutlich über den kleineren Schraubenkopf rausschauen. Zum Festdrehen sollten Sie Winkelstiftschlüssel oder Strecknüsse mit Innensechskant verwenden.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
