DIN 94 Splinte

sind Sicherungselemente zur Lagersicherung von verbundenen Bauteilen in eine Richtung, die aber die Hauptbelastungsrichtung sind. Häufig werden Kronenmuttern gegen Verdrehung oder Achsen gegen Verschiebung mit Splinten gesichert. Sie eignen sich aber auch für die Befestigung von z. B. Karosserieteilen aus Kohlefaser oder Plastik an Modellautos, Modellflugzeugen oder ähnlichem, wenngleich man dafür heute eher Federstecker verwendet. Darüber hinaus werden Splinte auch im Maschinen- und Anlagenbau sowie in der Elektrotechnik eingesetzt. Man nennt sie auch Sicherungssplinte. mehr ...

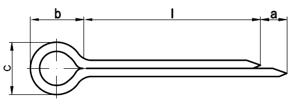

Technische Maße für DIN 94 Splinte

Legende:
Maße
= Splint - Durchmesser (Nennmaß) in mm
a min
= Splint - Spitzenlänge
b
= Splint - Loch-Höhe
c max
= Splint - Loch-Durchmesser
für Splintloch
= Splint - Verwendung für Loch
für Schrauben
= Splint - Verwendung für Schraube
für Bolzen
= Splint - Verwendung für Bolzen

Maße11,21,622,53,245
a min0,81,251,251,251,251,622
b333,2456,4810
c max1,822,83,64,65,87,49,2
für Splintloch11,21,622,53,245
für Schrauben3,5 - 4,54,5 - 5,55,5 - 77 - 99 - 1111 - 1414 - 2020 - 27
für Bolzen3 - 44 - 55 - 66 - 88 - 99 - 1212 - 1717 - 23
Maße5,56,38101316
a min-223,23,23,2
b-12,616202632
c max-11,8151924,830,8
für Splintloch5,56,38101316
für Schrauben21 - 2727 - 3939 - 4444 - 6969 - 110100 - 160
für Bolzen18 - 2323 - 2929 - 4444 - 6969 - 100110 - 160

weitere Informationen



Bauweise von DIN 94 Splinte

Splinte bestehen aus Stahldraht, wobei der Draht gebogen ist und am oberen Ende eine Schlaufe bildet. Die so entstandene Öse am oberen Ende verhindert das Durchfallen des Splints im Bohrloch. Zur Montage des Splints wird dieser durch die Bohrung gesteckt und sein Ende anschließend mit einer Zange aufgebogen. Somit hält der Splint das Bauteil an Ort und Stelle. Das Ende des Splints ist unterschiedlich lang, damit man es mit der Zange besser fassen und auseinander biegen kann.



Lieferbare Werkstoffe für Splinte

Wir liefern DIN 94 Splinte in den Werkstoffen Kupfer, Messing, Stahl verzinkt sowie Edelstahl Rostfrei. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.
