DIN 931 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk
ähnlich ISO 4014 Sechskantschrauben mit Schaft, ISO-Schlüsselweiten: Schlüsselweiten (SW) teilweise geändert

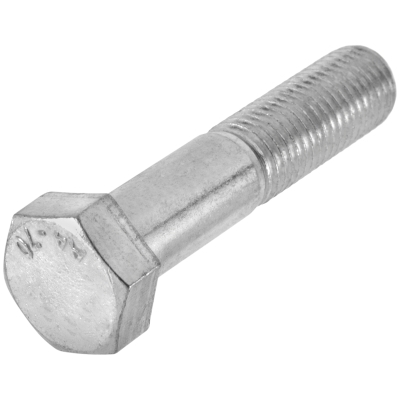

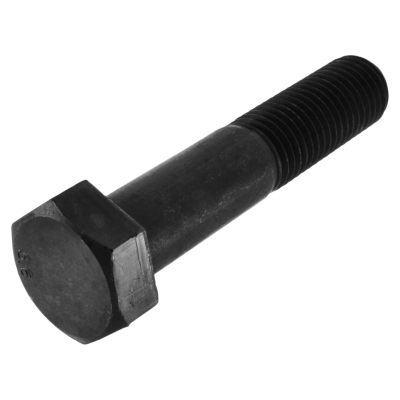

DIN 931 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk sind Schrauben mit Gewinde, bei denen der Kopf in Form eines Außensechskant geformt wurde. Sie sind eine Sonderform, weil sie für den Behälterbau nach AD-/TRD-Regelwerk zugelassen sind. Die Schraube hat ein Teilgewinde - also einen gewindelosen Schaft sowie ein daran anschließendes Gewinde. Produktionsbedingt kann ein kleiner gewindeloser Spalt zwischen Kopfunterseite und Gewinde vorhanden sein. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. Sechskantschrauben mit Teilgewinde für den Behälterbau werden häufig im Maschinen- und Anlagenbau und im Behälterbau für Sonderanwendungen verwendet. mehr ...


Technische Maße für DIN 931 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b1 min. (l < 125 mm)
= Länge-Gewinde
b2 min. (l < 200 mm)
= Länge-Gewinde
b3 min. (l > 200 mm)
= Länge-Gewinde

MaßeM 2M 3M 4M 5M 6M 7M 8M 10M 12M 14M 16M 18M 20M 22
s45,57810111317192224273032
k1,422,83,544,85,36,47,58,81011,512,514
b1 min. (l < 125 mm)1012141618202230303438424650
b2 min. (l < 200 mm)---2224262832364044485256
b3 min. (l > 200 mm)-------45495357616569
MaßeM 24M 27M 30M 33M 36M 39M 42M 45M 48M 52M 56M 64
s364146505560657075808595
k151718,72122,525262830333540
b1 min. (l < 125 mm)5460667278849096102---
b2 min. (l < 200 mm)60667278849096102108116124140
b3 min. (l > 200 mm)7379859097103109115121129137153

weitere Informationen



Besonderheiten bei Teilgewinde-Schrauben

Das Gewinde reicht nicht bis zum Kopf. Diese Schrauben bestehen aus dem Gewindeteil und einem gewindelosen Schaft. Die exakte Gewindelänge ist zwar grundsätzlich genormt, jedoch ist es heute meist dem Hersteller überlassen, die lange der Schaft produziert wird, da die DIN-Normen abgekündigt sind. Teilgewinde-Sechskantschrauben werden in größeren Längen produziert als die Vollgewinde-Schrauben, dafür aber finden Sie in Teilgewinde keine extrem kurzen Sechskantschrauben.



Vorteile von DIN 931 Sechskantschrauben mit Schaft

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.

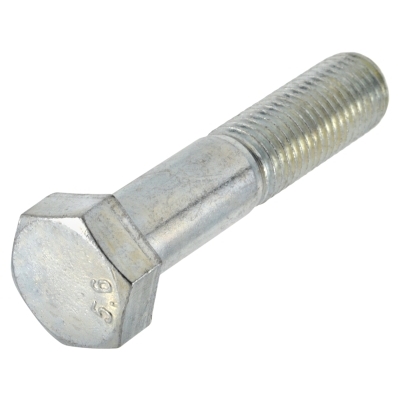

DIN 931 Sechskantschrauben mit Schaft, für Behälterbau nach AD-/TRD-Regelwerk liefern wir in Stahl blank und Stahl verzinkt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
