DIN 914 Gewindestifte mit Spitze, mit Innensechskant (ISO 4027)
ähnlich ISO 4027 Gewindestifte mit Spitze, mit Innensechskant: keine gravierenden Änderungen

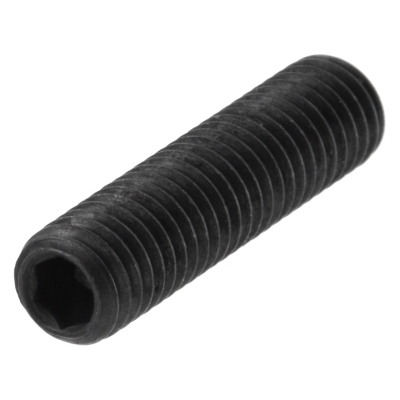

DIN 914 Gewindestifte mit Spitze, mit Innensechskant sind Schrauben ohne Schraubenkopf. Sie haben ein Gewinde und einen Antrieb mit Innensechskant. Das Ende des Gewindestifts eine Spitze. Gewindestifte werden auch als Madenschraube oder Wurmschraube bezeichnet. Sie haben ein metrisches Regelgewinde (M), das rechtsgängig ist. Der Gewindestift kann mit einem normalen Winkelstiftschlüssel montiert werden. mehr ...

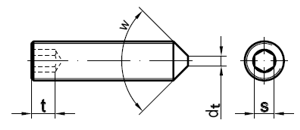

Technische Maße für DIN 914 Gewindestifte mit Spitze, mit Innensechskant (ISO 4027)

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
s
= Antrieb-Schlüsselweite
dt max
= Durchmesser-abgeflachte Spitze

Maße M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 20 M 24
s 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 6 8 10 12
dt max 0,4 0,5 0,65 0,75 1 1,25 1,5 2 2,5 3 3,5 4 5 6

weitere Informationen



Verwendung von DIN 914 Gewindestifte mit Spitze, mit Innensechskant

Gewindestifte werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Worin unterscheiden sich die Gewindestifte mit Innensechskant ?

Ein Gewindestift mit Spitze (DIN 914) bohrt sich in die Welle ein und bietet dadurch einen Halt. Durch die Spitze wird eine Mulde gebohrt, welche zur Arretierung an derselben Stelle führt.  Gewindestifte mit Kegelkuppe (DIN 913) haben den Vorteil, dass diese nur eine Klemmwirkung haben und das Material, in welchem der Gewindestift fixiert, nicht verletzen. Nachteil ist, dass sie keinen so sicheren Halt bieten wie die übrigen Formen der Gewindestifte. Gewindestifte mit Zapfen (DIN 915) benötigen in der Welle ein entsprechend gebohrtes Loch, in welches der Zapfen eingeschraubt wird. Gewindestifte mit Ringschneide (DIN 916) haben am Ende eine Schneide, welche sich beim Festdrehen in die Welle schneidet und einen sicheren Halt gewährleistet.



Werkstoffe bei Madenschrauben

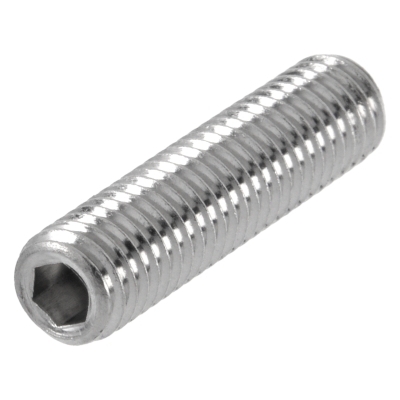

Gewindestifte werden häufig in Stahl blank gekauft. Wir bieten diese aber auch in Stahl galvanisch verzinkt sowie rostfreiem Edelstahl A1 oder hochsäurebeständigem Rostfrei A4 an.
