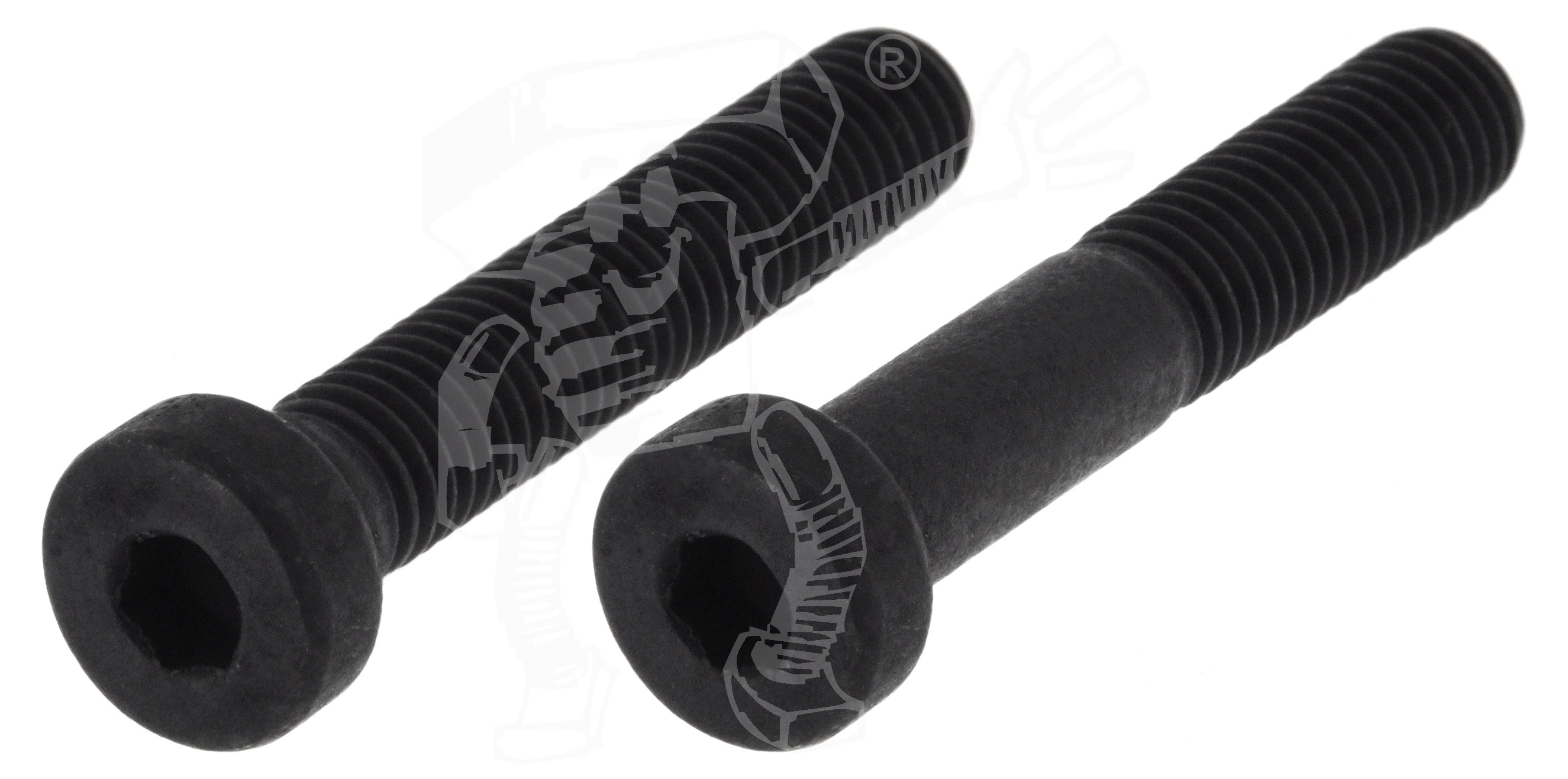

€ DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung sind Gewindeschrauben mit niedrigem Zylinderkopf. Eingesetzt fast überall im Maschinen- und Anlagenbau, der Kfz-Technik oder am Bau sind Schrauben mit Zylinderkopf (und meist Innensechskant) bis heute unverzichtbar. Sie werden auch als flache Innensechskantschrauben bezeichnet. Die Montage erfolgt mit Innensechskant- oder Winkelschlüsseln. Diese Schrauben haben ein metrisches Regelgewinde (M). Diese Schrauben haben keine Schlüsselführung. Es gibt sie aber auch mit Schlüsselführung als DIN 6912.
Unterschied mit und ohne Schlüsselführung
Die Schlüsselführung ist eine besondere Perforation des Kopfes, dort wo der Innensechskantantrieb sitzt. Die Schlüsselführung ist eine zusätzliche Einkerbung am Ende des Antriebs, in welchen ein Winkelstiftschlüssel einrasten kann, um beim Montieren für besseren des Montagewerkzeugs zu sorgen.
Besonderheiten bei flachen Zylinderschrauben-Schrauben
Diese Zylinderschrauben haben einen kleineren Kopfdurchmesser, weshalb man für diese spezielle, kleinere Scheiben nach DIN 433 verwendet. Außerdem ist ihr Kopf deutlich flacher als bei einer DIN 912 Zylinderschraube. Die Gewindelänge ist nicht genormt. Meist gilt, dass kurze Zylinderschrauben ein Vollgewinde und ab einer nicht genau definierten Gesamtlänge ein Teilgewinde mit gewindelosem Schaft haben.
Lieferbare Werkstoffe für DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung
Wir liefern dieses Produkt in hochfestem Stahl 8.8 blank oder verzinkt, Stahl 10.9 blank und Edelstahl Rostfrei A2 und A4.
Zubehör, Sortimente für DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung
Für Zylinderschrauben sollten Sie auch an passendes Zubehör denken. Verwenden Sie nicht die normalen Unterlegscheiben sondern Unterlegschreiben für Zylinderschrauben nach DIN 433, welche einen kleineren Außendurchmesser haben und somit nicht deutlich über den kleineren Schraubenkopf rausschauen. Zum Festdrehen sollten Sie Winkelstiftschlüssel oder Strecknüsse mit Innensechskant verwenden. Damit Sie für alle Fälle gerüstet sind, bieten wir auch Sortimente mit Zylinderschrauben an.
Wegertseder
DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung sind Gewindeschrauben mit niedrigem Zylinderkopf. Eingesetzt fast überall im Maschinen- und Anlagenbau, der Kfz-Technik oder am Bau sind Schrauben mit Zylinderkopf (und meist Innensechskant) bis heute unverzichtbar. Sie werden auch als flache Innensechskantschrauben bezeichnet. Die Montage erfolgt mit Innensechskant- oder Winkelschlüsseln. Diese Schrauben haben ein metrisches Regelgewinde (M). Diese Schrauben haben keine Schlüsselführung. Es gibt sie aber auch mit Schlüsselführung als DIN 6912.
Unterschied mit und ohne Schlüsselführung
Die Schlüsselführung ist eine besondere Perforation des Kopfes, dort wo der Innensechskantantrieb sitzt. Die Schlüsselführung ist eine zusätzliche Einkerbung am Ende des Antriebs, in welchen ein Winkelstiftschlüssel einrasten kann, um beim Montieren für besseren des Montagewerkzeugs zu sorgen.
Besonderheiten bei flachen Zylinderschrauben-Schrauben
Diese Zylinderschrauben haben einen kleineren Kopfdurchmesser, weshalb man für diese spezielle, kleinere Scheiben nach DIN 433 verwendet. Außerdem ist ihr Kopf deutlich flacher als bei einer DIN 912 Zylinderschraube. Die Gewindelänge ist nicht genormt. Meist gilt, dass kurze Zylinderschrauben ein Vollgewinde und ab einer nicht genau definierten Gesamtlänge ein Teilgewinde mit gewindelosem Schaft haben.
Lieferbare Werkstoffe für DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung
Wir liefern dieses Produkt in hochfestem Stahl 8.8 blank oder verzinkt, Stahl 10.9 blank und Edelstahl Rostfrei A2 und A4.
Zubehör, Sortimente für DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf ohne Schlüsselführung
Für Zylinderschrauben sollten Sie auch an passendes Zubehör denken. Verwenden Sie nicht die normalen Unterlegscheiben sondern Unterlegschreiben für Zylinderschrauben nach DIN 433, welche einen kleineren Außendurchmesser haben und somit nicht deutlich über den kleineren Schraubenkopf rausschauen. Zum Festdrehen sollten Sie Winkelstiftschlüssel oder Strecknüsse mit Innensechskant verwenden. Damit Sie für alle Fälle gerüstet sind, bieten wir auch Sortimente mit Zylinderschrauben an.
DIN 7984 Zylinderschrauben mit Innensechskant, niedriger Kopf, ohne Schlüsselführung STAHL 10.9
Artikelgruppe
4351
STAHL 10.9
RoHS-Konform: Ja
DIN 7984
Zolltarifnummer 73181568
Alternativen
Produktinformationen
Kopfform
Zylinderkopf
Antrieb
Innensechskant (ISK)
Gewindeform
Metrisch (M)
blanker, hochfester Stahl mit einer Festigkeit von 10.9
Optik
blank oder geschwärzt
| Lade... |
| Lade... |
Produktinformationen:
Gewindelänge (b) nach Wahl des Herstellers
| Artikel-Nr. | Abmessung | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 4351-700 | M 4 x 10 | | | 50 | St. | 5,50 € | | 500 | St. | 22,91 € | | 1.500 | St. | 65,33 € | | | |
| 4351-702 | M 4 x 12 | | | 50 | St. | 7,02 € | | 500 | St. | 31,18 € | | 1.500 | St. | 87,47 € | | | |
| 4351-704 | M 4 x 16 | | | 50 | St. | 12,15 € | | 500 | St. | 47,30 € | | 1.500 | St. | 136,20 € | | | |
| 4351-706 | M 4 x 20 | | | 50 | St. | 7,56 € | | 500 | St. | 33,08 € | | 1.500 | St. | 92,82 € | | | |
| 4351-708 | M 4 x 25 | | | 50 | St. | 13,01 € | | 500 | St. | 51,77 € | | 1.500 | St. | 146,37 € | | | |
| 4351-710 | M 4 x 30 | | | 50 | St. | 11,44 € | | 500 | St. | 45,28 € | | 1.500 | St. | 127,81 € | | | |
| 4351-712 | M 5 x 10 | | | 50 | St. | 20,15 € | | 500 | St. | 79,67 € | | 1.500 | St. | 230,44 € | | | |
| 4351-714 | M 5 x 12 | | | 50 | St. | 11,31 € | | 500 | St. | 51,53 € | | 1.500 | St. | 145,66 € | | | |
| 4351-716 | M 5 x 16 | | | 50 | St. | 11,31 € | | 500 | St. | 49,21 € | | 1.500 | St. | 143,16 € | | | |
| 4351-718 | M 5 x 20 | | | 50 | St. | 12,16 € | | 500 | St. | 49,86 € | | 1.500 | St. | 140,84 € | | | |
| 4351-720 | M 5 x 25 | | | 50 | St. | 14,07 € | | 500 | St. | 56,11 € | | 1.500 | St. | 158,69 € | | | |
| 4351-722 | M 5 x 30 | | | 50 | St. | 13,86 € | | 500 | St. | 49,86 € | | 1.500 | St. | 140,84 € | | | |
| 4351-724 | M 6 x 10 | | | 50 | St. | 10,14 € | | 500 | St. | 39,92 € | | 1.500 | St. | 112,46 € | | | |
| 4351-726 | M 6 x 12 | | | 50 | St. | 23,66 € | | 500 | St. | 106,62 € | | 1.500 | St. | 304,34 € | | | |
| 4351-728 | M 6 x 16 | | | 50 | St. | 14,22 € | | 500 | St. | 56,76 € | | 1.500 | St. | 160,65 € | | | |
| 4351-730 | M 6 x 20 | | | 50 | St. | 8,90 € | | 500 | St. | 40,04 € | | 1.500 | St. | 112,81 € | | | |
| 4351-732 | M 6 x 25 | | | 50 | St. | 13,04 € | | 500 | St. | 58,13 € | | 1.500 | St. | 169,40 € | | | |
| 4351-734 | M 6 x 30 | | | 50 | St. | 13,69 € | | 500 | St. | 55,16 € | | 1.500 | St. | 156,90 € | | | |
| 4351-736 | M 8 x 12 | | | 20 | St. | 8,06 € | | 200 | St. | 35,11 € | | 1.000 | St. | 169,22 € | | | |
| 4351-738 | M 8 x 16 | | | 20 | St. | 8,13 € | | 200 | St. | 33,49 € | | 1.000 | St. | 156,84 € | | | |
| 4351-740 | M 8 x 20 | | | 20 | St. | 17,21 € | | 200 | St. | 71,47 € | | 1.000 | St. | 345,93 € | | | |
| 4351-742 | M 8 x 25 | | | 20 | St. | 11,78 € | | 200 | St. | 49,43 € | | 1.000 | St. | 232,76 € | | | |
| 4351-744 | M 8 x 30 | | | 20 | St. | 13,07 € | | 200 | St. | 59,88 € | | 1.000 | St. | 282,63 € | | | |
| 4351-746 | M 10 x 16 | | | 20 | St. | 9,71 € | | 200 | St. | 43,93 € | | 1.000 | St. | 206,58 € | | | |
| 4351-748 | M 10 x 20 | | | 20 | St. | 21,53 € | | 200 | St. | 84,51 € | | 1.000 | St. | 411,50 € | | | |
| 4351-750 | M 10 x 25 | | | 20 | St. | 13,21 € | | 200 | St. | 52,60 € | | 1.000 | St. | 247,88 € | | | |
| 4351-752 | M 10 x 30 | | | 20 | St. | 17,23 € | | 200 | St. | 69,21 € | | 1.000 | St. | 327,01 € | | | |
| 4351-754 | M 10 x 35 | | | 10 | St. | 8,58 € | | 100 | St. | 38,59 € | | 500 | St. | 181,12 € | | | |
| 4351-756 | M 10 x 40 | | | 10 | St. | 9,79 € | | 100 | St. | 38,54 € | | 500 | St. | 180,88 € | | | |
| 4351-758 | M 12 x 20 | | | 10 | St. | 11,55 € | | 100 | St. | 45,37 € | | 500 | St. | 219,56 € | | | |
| 4351-760 | M 12 x 25 | | | 10 | St. | 11,89 € | | 100 | St. | 42,57 € | | 500 | St. | 200,04 € | | | |
| 4351-762 | M 12 x 30 | | | 10 | St. | 10,07 € | | 100 | St. | 44,59 € | | 500 | St. | 214,74 € | | | |
| 4351-764 | M 12 x 35 | | | 10 | St. | 20,98 € | | 100 | St. | 74,91 € | | 500 | St. | 360,99 € | | | |
| 4351-766 | M 12 x 40 | | | 10 | St. | 12,25 € | | 100 | St. | 55,98 € | | 500 | St. | 264,00 € | | | |
